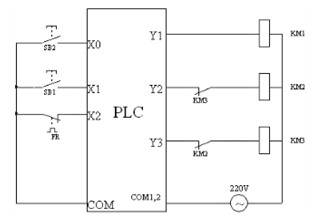

图1 三相异步电动机Y-△转换控制plc接线图
根据图1所示的控制线路图及I/O分配，绘制PLC硬件接线图。为防止Y-△启动接触器的触点粘连而发生短路事故，一方面在梯形图设计中设置互锁，另一方面在PLC外部也用了实际常闭触点设置了互锁。

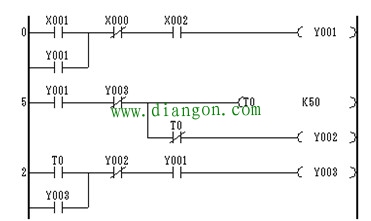

图2 是采用启保停电路设计的梯形图。
1、按照图1连接好PLC的输入和输出；
2、输入图2的梯形图，并将程序下载到PLC。
3、将PLC运行开关打到RUN，运行程序。
5、操作控制按钮，观察运行结果：按下SB2,X1得电闭合，Y1得电，驱动KM1主触点闭合，同时Y2也得电，星形接触器KM2线圈得电，电动机M定子绕组接成星形，电动机降压启动；同时定时器T0开始定时，5S后T0线圈得电，Y2失电，Y3得电，星星接触器KM2断开，三角形接触器KM3接通，定子绕组改接成三角形，电动机全压运转。按下停止按钮SB1，电动机M停车。
-
