plc断开延时程序及时序图

2018-09-08 09:45:51 | 人围观 | 评论:

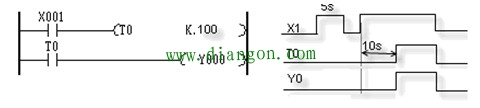

图1 接通延时程序及时序图

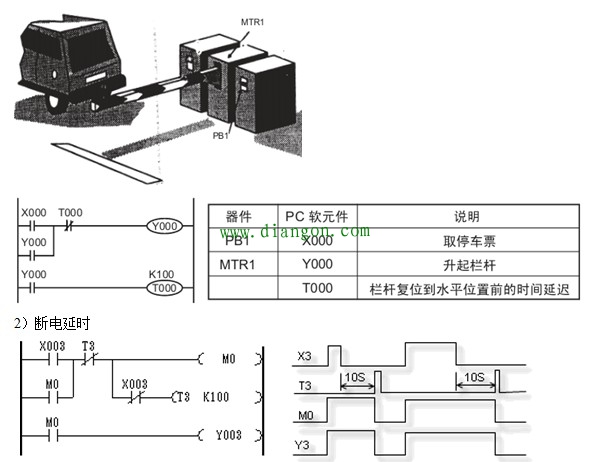

例:用定时器实现延迟关闭检票栏的设计。当车辆到达检票栏,司机按下按钮PB1,取一张停车票后,驱动MTR1,栏杆升起。定时器10秒后,栏杆回到水平位置,等待下一位顾客。


图2 断开延时程序及时序图
