三菱plc编程软件如何实现模拟?

2019-11-10 16:41:45 | 人围观 | 评论:

现在三菱plc的编程软件(GX Developer,GX Works)基本自带模拟功能,而且操作简单,可以实现与PLC同等功能,包括软元件和缓冲储存器。现在简答介绍下三菱plc编程软件如何实现模拟:

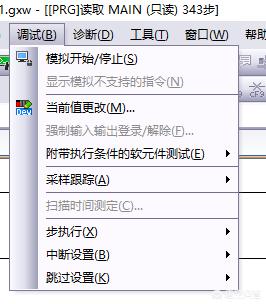

首先新建一个梯形图,新建完成后编译转换,点击调试工具栏中的模拟开始/停止进入GX Simulation

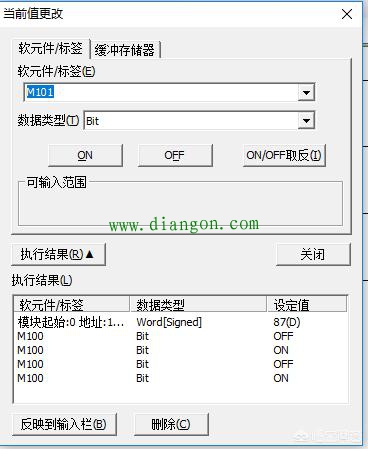

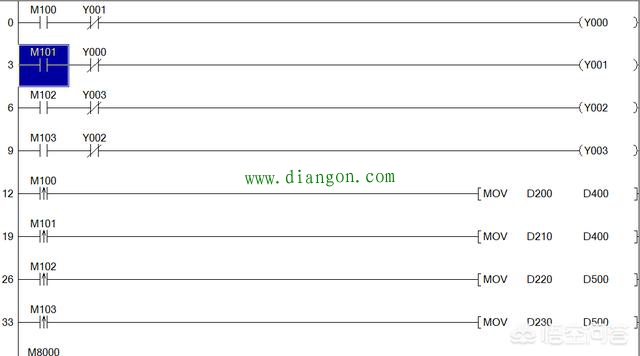

此时我们看到梯形图进入到监控模式,就可以对程序进行调试,右键调试,修改当前值:


包括对软元件的控制和缓冲存储器数据的设置,方便我们模拟真实的输出输出情况,如果需要更真实的仿真环境,点击:

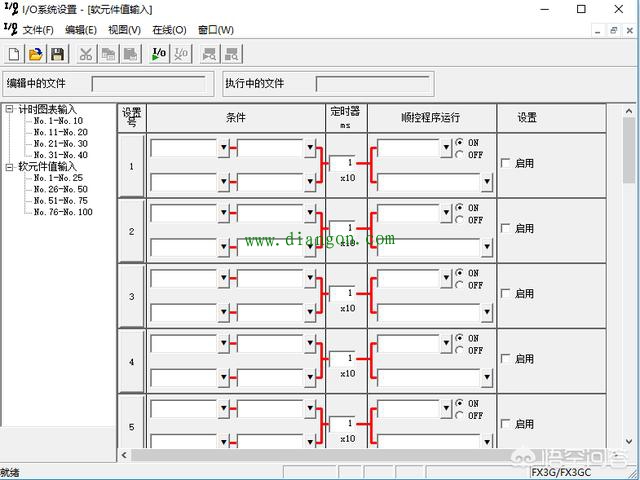

中的工具栏的IO系统设置:


这样看起来模拟环境基本与真实PLC的功能差不多,对于没有PLC的同学可以练习程序的调试。
