三菱pIc的传送指令MOV,和比较指令CMP程序设计中最常用的指令。学会掌握这两个指令将会使程序设计更简单，设计出的程序更显智能化。
MOV指令：MOV指令是功能指令中的基础指令，是最常用的指令。MOV传送指令简单说就是把一个值赋予另一个值。我们把被传送值叫源址S。那么S里有哪些操作数（被传送值）呢？它包括KnX，KnY，KnM，KnS，T，C，D，V，Z，K，H。
被传送值传送到的地址为D。那么D有那些数值呢？KnY，KnM，KnS，T，C，D，V，Z。
举例说明它的用法。
1:MOV K5 D0。意思就是说把常数K5写入D0。使D0＝K5。上面说的常数K，H在程序执行中自动转化为二进制写入D0。
2:MoV k5 k1y0]就是把5这个数转化为2进制、即是0101。以二进制的数值控制组合位原件Y0到Y3的状态。 0为低电位、1为高电位体现在1组（k1）也就是4个输出口上、由y0开始也就是y3 y2 y1 y0 ，对应0101则y0和y2输出。y1和y3停止。
3: MOV K1X0 K1Y0。 就是相当于输入口的状态控制输出口的状态。如输入口X接通（ON），则相应输出口Y有输出（ON），反之亦然。
4:MOV D2 K2Y10。和例2类似，执行功能是D2所存的二进制数的位值控制Y10～Y17的状态。如（D2）=K10，则二进制数为00001010，对应Y1，Y3输出，其余停止。diangon.com版权所有。

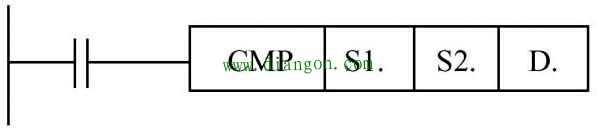

CMP比较指令。CMP指令和MOV指令一样，是功能指令常用指令之一。它是对两个数据进行比较判别，并根据判别结果进行处理。在实际应用中，常常只需要其中一个判别结果。这时，程序中需要编写需要的程序段。终址位元件D也可直接和母线相连。比较指令的表现形式：
那么S1，S2代表哪些数值呢？它们代表的数值相同，分别为KnX，KnY，KnS，KnM，C，T，D，V，Z，K，H。
D又代表哪些数值呢？它代表值有三个，M，S，Y。
我们两个数比较有三种结果，>，<，＝下面举例说明。

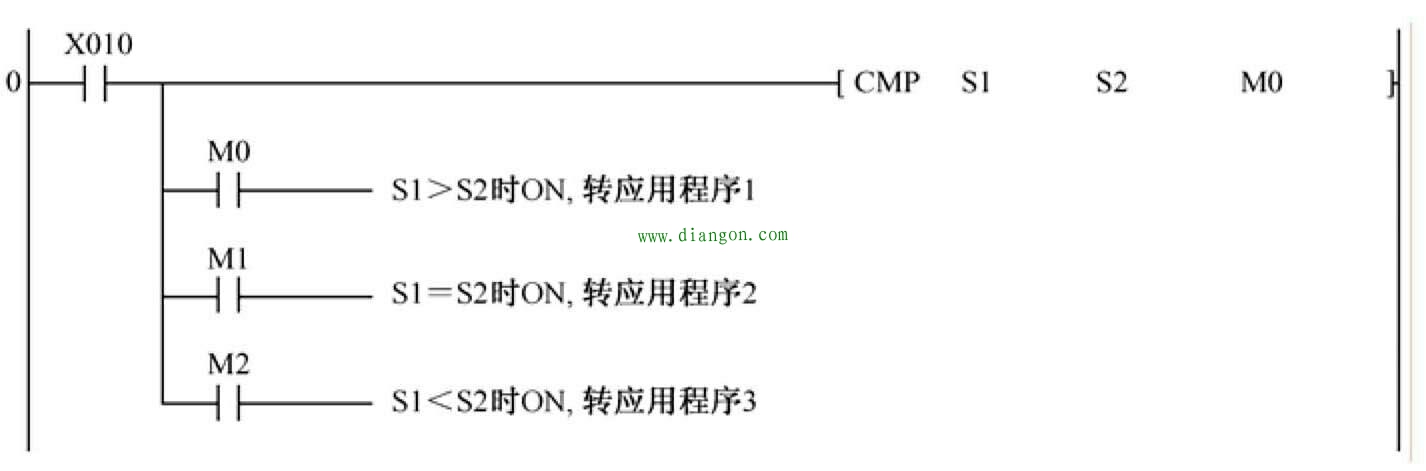

当常开触点X010闭合，则比较指令执行。它分三种情况：1，当S1>S2时M0执行。2，当S1＝S2则M1闭合。3，当S1今天说两个功能指令，MOV，COP。三菱的功能指令一百多条，常用的不多，大致分为两大类：一类是基础性的指令；一类是高级应用指令。基础性指令指步进指令、程序流程指令、传送指令和比较指令、位移指令、数值运算指令和部分数据处理指令。这类指令是编程中最常用的指令，在一般控制程序中都用得上，对这类功能指令一定要熟练掌握。在以后的篇章里介绍这两个指令在生产工艺中的应用。
-
