控制要求
当按钮按下10次时，点亮指示灯。当按钮再按10次时，指示灯灭。
I/O分配
累计按钮通断次数I/O分配

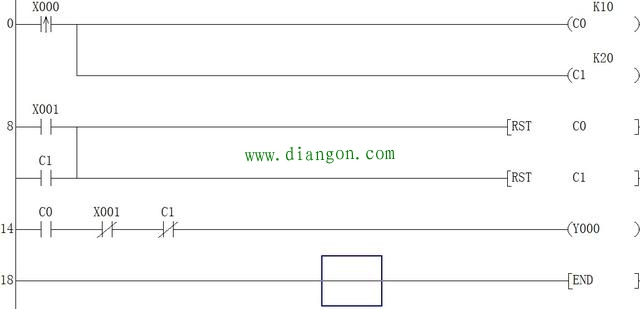

梯形图
累计按钮通断次数梯形图
执行过程
当SB按下一次时，X0上升沿输入有效，C0与C1同时开始计数，当C0计数到10 时，Y0输出为ON，指示灯亮。继续按下SB时，C1继续计数，当C1计数到20时，C1常闭触点断开Y0复位，同时C1的常开触点动作，使C0和C1计数清零，与按下X1时产生的效果相同。
越是基础的东西，越要掌握扎实。
-
