WinCC V6.2 报警控件、在线趋势/表格控件数据查询

1．报警控件数据查询

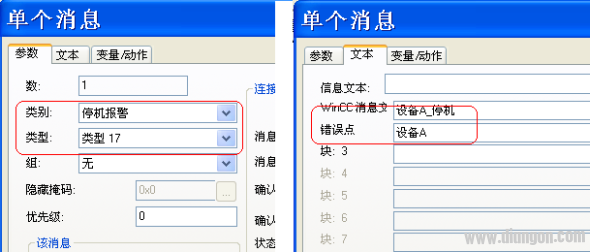

在WinCC报警记录组态时，我们可以给报警消息定义不同的类别、类型、用户文本块等（图1），有了以上的组态，我们就可以自定义过滤条件，在报警控件中查询或显示分类的报警信息。

图 1

1.1 报警控件手动查询
在组态报警控件时，可直接设置报警控件过滤条件。

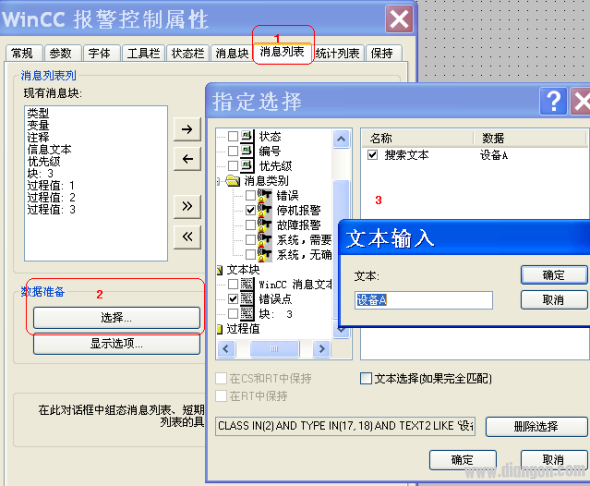

双击报警控件，在“WinCC报警控制属性”对话框中选择“消息列表”，然后单击“数据准备”区域中的“选择”按钮，在“指定选择”对话框中，通过对左边列表中复选框的选择，可以任意组合过滤条件（图2）。
图例中给出了查询错误点“设备A”的“停机故障”类报警的组态。保存组态后，此报警控件在运行时直接显示过滤后的查询结果。
点击“删除选择”按钮，可删除已组态的过滤条件，然后重新设置。

图2

报警控件在系统运行过程中，也可使用工具栏来设置过滤条件。

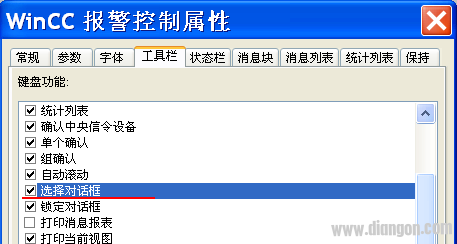

在组态报警控件时双击控件，在“WinCC报警控制属性”对话框中选择“工具栏”，把“选择对话框”勾选上（图3），保存设置。

图3

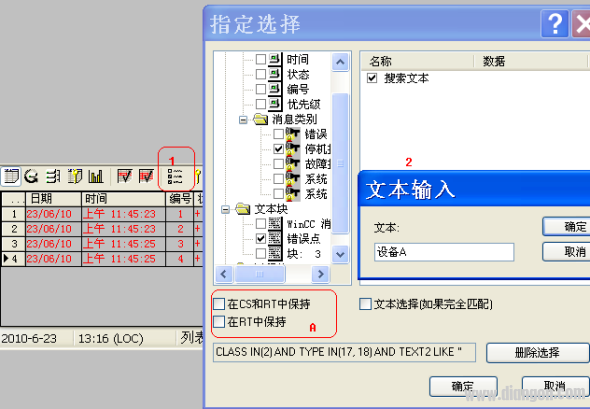

系统运行时在报警控件工具栏上，点击“打开选择对话框”按钮， 在“指定选择”对话框中，通过对左边列表中复选框的选择，也可以任意组合过滤条件（图4）。

图4

图中区域A中参数选项的含义请参考（表1）
