西门子S7-200PLC的系统标志寄存器

2016-11-30 13:10:04 | 人围观 | 评论:

  在S7-200 plc中,指令的执行状态存储于系统标志寄存器SM中。系统标志寄存器SM可以以二进制位触点的形式在梯形图程序中使用,但不能对其进行赋值操作。
    S7-200 PLC常用的系统标志寄存器如下:
    SMO.O:恒“1”信号:
    SMO.1:第1扫描周期标记,只在PLC的第一扫描周期中为“l”;
    SM0.4:周期为Imin的脉冲信号:
    SM0.5:周期为Is的脉冲信号:
    SM0.6:周期为2倍PLC扫描周期的脉冲信号;
    SM0.7: PLC的RUN方式,RUN时为“l”,TERM时为“0";
    SMl.0:运算结果为“0”:
    SMl.1:运算结果溢出:
    SMl.2:运算结果小于“0”;
    SMl.3:除数为“0”;
    SMl.6: BCD转换为二进制时,BCD代码非法;
    SMl.7: ASCII转换为十六进制时,ASCII代码非法:
    SM4.3:程序错误;
    SM5.0: 110模块错误;
    SM5.1:开关量I/O点超出了允许范围;
    SM5.2:模拟量I/O点超出了允许范围。

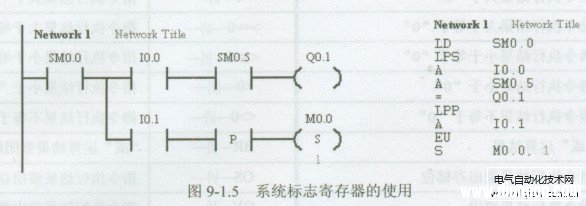

    系统标志寄存器的使用参见图9-1.5。当IO.O -l时,在QO.1上可以获得周期为Is的脉冲信号输出。
