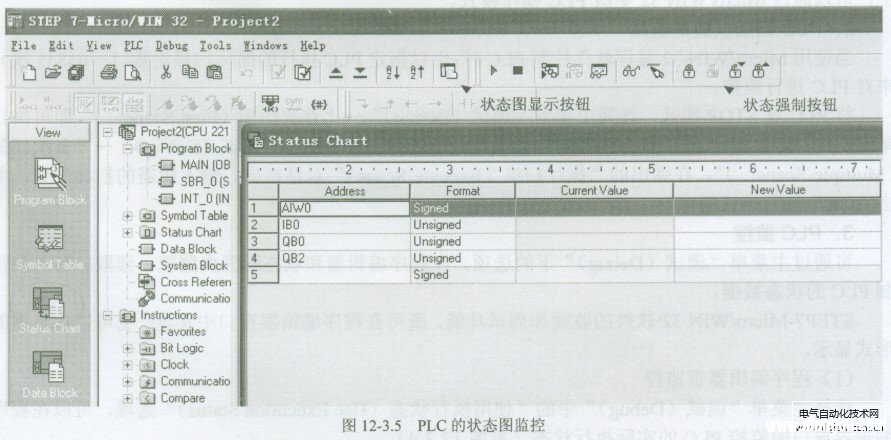

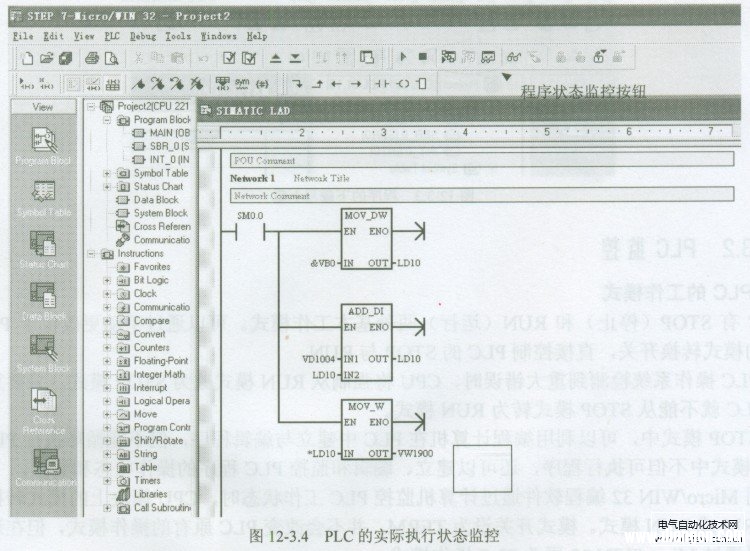

可通过主菜单“调试( Debug)”下的选项，在程序编辑器和状态图区内监视、读取、写入和强制plc的状态数据。 STEP7-Micro/WIN 32软件的监视和调试功能，既可在程序编辑器窗口中实现，也可以状态图的形式显示。 (1)程序编辑器窗监控 选择主菜单“调试(Debug)”中的“使用执行状态(Use Execution Status)”选项，可以在程序编辑器窗口中监控PLC的实际执行状态（见图12-3.4）。  单击工具栏中的“程序状态监控”按钮，或选择主菜单命令“调试( Debug)”一“程序状态(ProgramStatus)”，在程序编辑器窗口中可以监控PLC的实际执行状态。 PLC所显示的实际执行状态是PLC循环扫描完成后的编程元件状态。 编程元件中出现绿色指示时，表明该编程元件为接通状态“l”；红色表示执行的指令有误：灰色表示指令未被扫描（跳过或未调用）。 (2)状态图监控 单击浏览条上的“状态图( Status Chart)”图标，或选择主菜单“检视(View)”一“元件( Component)”一“状态图(Status Chart)”，可打开状态图的监控页面（见图12-3.5）。  在“地址( Address)”中，输入需要监控的操作数（信号）地址，通过右击相应的单元格，可以进行信号地址的插入、删除等操作。 利用工具条中的状态图显示按钮，可以对输入的地址进行重新排列。 信号的状态将在状态图的“现行值( Current Value)”栏中显示。当PLC在STOP模式时，状态显示的是执行PLC程序前的初始值或条件：PLC在RUN模式时，可以连续监控执行中的程序状态。 |
