S7-300/S7-400的过程映像分区

    S7-300/400的过程映像分区与中断功能配合，可以显著地减少plc的输入、输出响应时间。过程映像区分为OB1（主程序）过程映像（OB1-PI）和过程映像分区（PIP）。
      1．OB1过程映像
      OB1过程映像就是普通的PLC的输入、输出区。PLC采用循环执行用户程序的方式，每次循环CPU将OB1过程映像输出区的数据写到输出模块；读取输入模块的输入状态，保存到OB1过程映像输入区；然后执行用户程序。这种工作方式不能马上将逻辑运算得到的输出点的值送输出模块，使用的输入点的状态也不是最新的，因此造成了输入、输出的响应延迟。
       2．过程映像分区
       可以为S7-400的输入/输出地址分配最多15个过程映像分区 (PIP)。
       在硬件组态时，将一块输入模块和一块输出模块组态为属于某个过程映像分区，例如PIP1（见下图）。

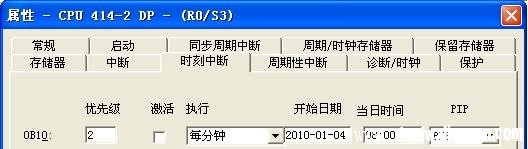

      打开CPU的属性对话框，在“时刻中断”选项卡，将过程映像分区PIP1分配给OB10（见下图）。

       在调用OB10时，CPU首先自动读入被组态为属于过程映像分区PIP1的输入模块的输入值，然后执行OB10中的程序。执行完后，输出值被立即写至被组态为属于PIP1的输出模块。上述过程能保证得到最小的输入、输出响应时间。
       除了上述的在调用OB时的过程映像分区更新方式之外，还可以在用户程序中调用SFC 26 (UPDAT_PI) 和SFC 27 (UPDAT_PO)来更新过程映像分区。
