通讯线用的是485通讯线，3+、8―用万用表测过线路正常，本来是老设备，不过被我动过了，动的原因也是因为通讯不上，有没有高手上来聊聊，300与MP377通讯前提是那些因素，西门子接触有一段时间不过属于自学的，进步很慢啊！
答：检查下触摸屏的通讯端口和通讯插头的终端电阻设置。如果你改动了的话，都改动了哪些地方？画面内程序等通讯设置没改动吧？如果画面内通讯连接设置没改动的话估计是触摸屏的通讯端口有问题了。
300与MP377通讯前提是那些因素:
1、两者通讯一般采用DP或MPI通讯，只是设置问题，通讯电缆就是双脚屏蔽线；
2、使用PROFIBUS-DP方式通讯时，CPU端通讯插头连接在CPU的DP端口上，同时触摸屏上也设置为PROFIBUS-DP通讯；
3、使用MPI通讯时通讯插头连接在CPU的MPI端口上，同时触摸屏上也设置为MPI通讯；
3、不管以何种方式通讯，通讯速率的设置上两者必须相通，不然也是通不上的，CPU上的速率设置就在你第一张图上点击属性进去后进行设置；触摸屏上的通讯速率在启动画面后进入控制面板，在传送连接选项里面设置；

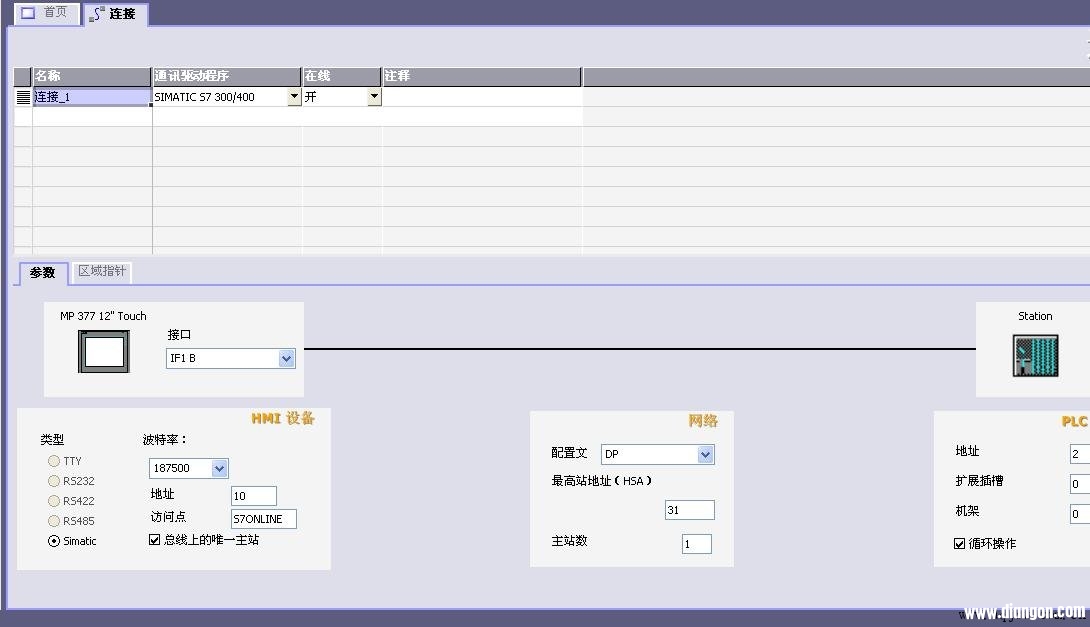

4、画面程序上的设置如图，在画面程序上设置通讯速率，通讯方式等等。
