S7-200热电阻模块误差问题

2016-12-25 17:56:03 | 109人围观 | 评论:0

选用的4RTD模块，三路实际按照三线制正确接入，另外1路空（已经用一个100欧电阻接到未接的输入通道4上）。问题如下：
1.显示温度值比实际分度表查的误差大，比如输入RTD 阻值108欧姆，查分度表对应21度。但显示为18度左右。（程序里AIW* 经过处以10后的值）
2.而且还有一个现象，测量S7-200RTD模块端子，热电阻值跳变。断开接线，单独测量外部RTD 电阻，并不跳变。
究竟是什么原因？
答：1.EM232 RTD模块与PT100（3线制）连接设置DIP开关SW1至SW8设为0，为三线制摄氏度。
EM231 RTD模块的详细接线和DIP开关设置请参照《S7-200 可编程控制器系统手册》中的附录，请参考我上传的抓图。
2.通常判断热电阻的好坏，可以用精度高的万用表测试阻值来判断，简单方法用手握住热电阻，测量阻值有变化，并在112欧姆左右视为正常（阻值随温度有变化即使正负1、2欧姆误差也可视为正常）。在实际使用中一定要注意接线，往往铂热电阻到plc或仪表的接入端距离很长,会达到几十米甚至几百米，这时候导线的阻值就不能不考虑在内了。所以切不可在PLC或仪表端把两线并三线接入PLC或仪表，一定要从PT100传感器三线接出，并三线接入PLC或仪表，否则必然存在温度虚高。
3.PT100采用标准型时，程序直接读PIW数值后，先转化为整型，再转化为双整型，最后转化为实型，然后除以10.0即为实际温度值(气候型热电阻就除以100.0)。
按照上述方法，如果热电阻测量温度与实际温度还是不符，如果是线性误差，我通常是加一个温度修正，见上传图片。
1，热电阻EM231DIP开关设定2


2，热电阻EM231DIP开关设定1

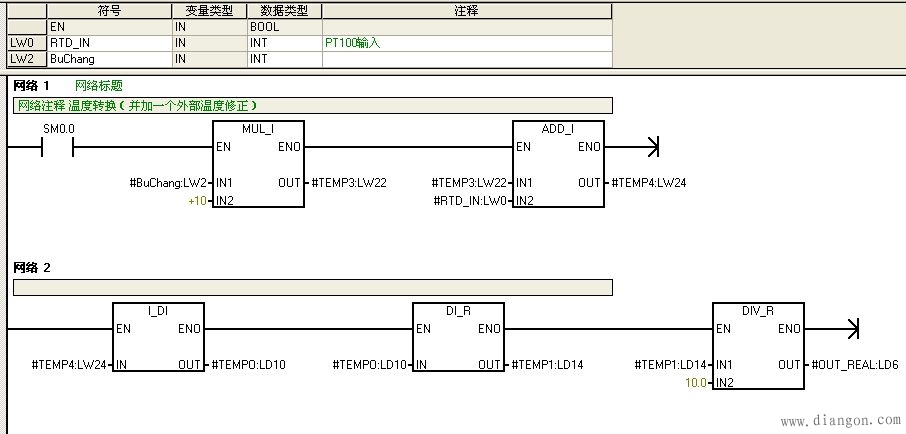

 3，温度修正子程序
