如何利用CPU时间存储器、OB35做计时器

2016-12-25 17:55:28 | 人围观 | 评论:

方法一、CPU时间存储器

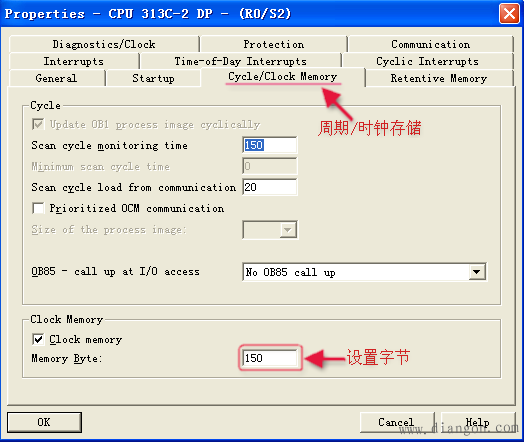

1.在硬件组态完成后,双击CPU模板,选择"CYCLE/CLOCK MEMORY"选项,切换视窗后,选择底部的"CLOCK MEMORY"选项,这就是内部时钟脉冲的设置项,糸统默认值是MB0,当勾选"CLOCK MEMORY"时,用户可以设置自已感兴趣的MB值.
该字节MB100,从M100.0到M100.7为周期性改变值的存储位(脉冲占空比1:1)。
时钟位对应的时钟周期:
位                  7        6        5        4        3        2        1        0
周期(S)       2.5    1.6       1       0.8     0.5    0.4    0.2     0.1
频率(HZ)     0.5  0.625    1      1.25    2        2.5      5      10


2.仿真
编写程序,M150.5由内部时钟控制,通断周期为1S;


方法二、利用等时中断组织块来实现等时中断,如在OB35中调用存储程序块,实现等时存储,该方法
较精确
1.在硬件组态完成后,双击CPU模板,选择“Cyclic Interrupts”,设置“OB35”循环中断时间“Execution”,1000为中断时间。

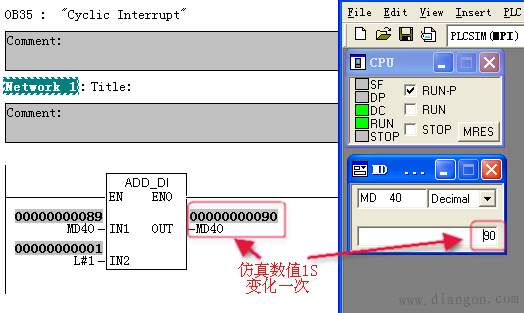

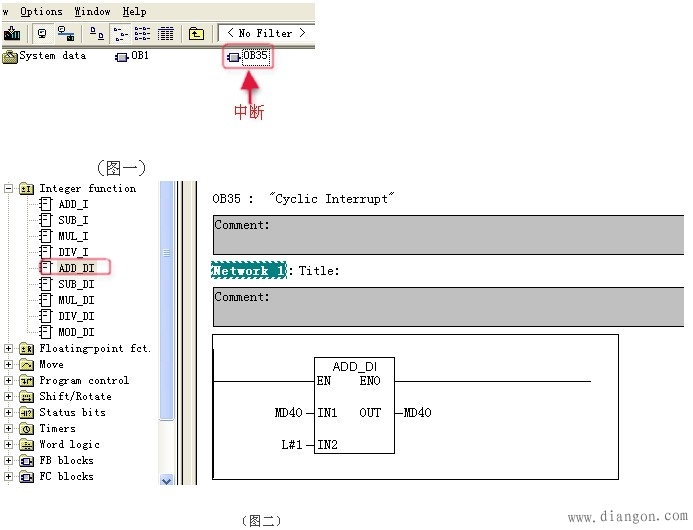

2.新建“OB35”块,并双击打开,选择累加指令“ADD DI”,如图二,打开plcSIM,下载“OB35”块
的数据到仿真PLC,打开监视器,数值1s增加1。
