ET200SP具有组态控制(Configuation control)功能。组态控制允许使用 ET 200SP 分布式 I/O 系统的单一组态来运行各种实际组态。即可以组态一个通用的硬件配置下载至plc中，然后在程序中通过控制数据记录196的方式，使得下载至PLC中的单一硬件组态可以适用于多种不同的实际配置。
本文以一个例子来说明组态控制的实现过程。在这个例子中，ET200SP站点共组态了7个插槽，具体模块类型如图1所示。

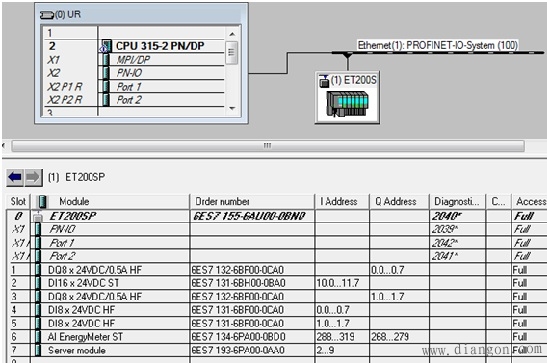

图1.ET200SP的硬件组态
而实际上，真正所用到的模块如图2所示，其中第1、2插槽为DQ8 x 24VDC/0.5A HF模块，第3、4插槽为DI8 x 24VDC HF模块，第5插槽是空槽，没有安装电子模块，只安装了一个BU外壳，第6个插槽为服务器模块，第1和第3插槽启用了新的电势组。

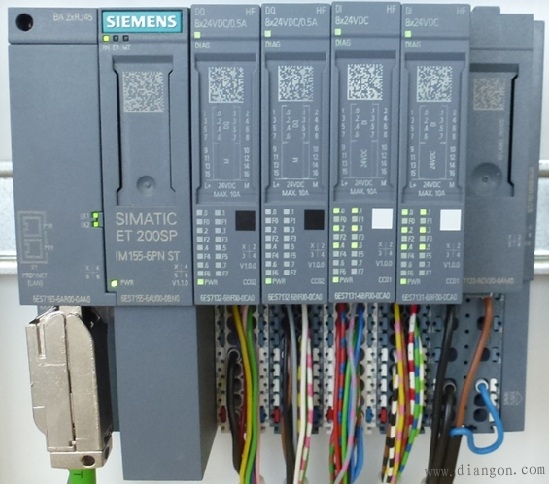

图2.ET200SP实际站点配置
要实现组态控制，首先双击ET200SP，在属性对话框的参数标签下使能ET200SP组态控制功能，如图3所示：

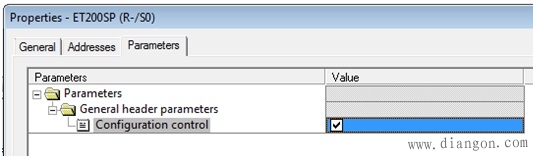

图3.使能组态控制
然后将硬件组态编译下载至PLC中。
接下来在PLC中编程，对接口模块写数据记录196。数据记录196的内容说明如表格1和表格2所示：
| 字节 | 含义 | 值 | 说明 |
| 0 | 数据记录长度 | 4 +（插槽数 × 2） | 数据记录头 |
| 1 | 数据记录ID | 196 | |
| 2 | 版本 | 2 | |
| 3 | 版本 | 0 | |
| 4 | 分配所组态的插槽 1 | 对应的实际插槽 | 控制元素，在每个元素中说明 IO 设备中的哪个实际插槽被分配到了已组态的插槽。 |
| 5 | 插槽 1 的其它功能 | ||
| 6 | 分配所组态的插槽 2 | ||
| 7 | 插槽 2 的其它功能 | ||
| : | : | : | |
| 4 +(（最大插槽编号 - 1)×2) | 分配服务模块的插槽 | 实际服务模块插槽 | |
| 4 +(（最大插槽编号 - 1)×2）+ 1 | 服务模块插槽的附加功能 | ||
