这个程序是2分频电路，现按你的要求将扫描周期及分析程序讲一下：
一、扫描周期：
plc 运行是从编写的程序的第一条编程语句的第一个指令开始，按编程顺序从头到尾逐个逐条进行询问判断，每个程序语句如判断结果=1，则使输出为1或置位或复位等，否则输出不变。一直询问判断到程序的最后一个语句。这个从头到尾的询问判断过程，称之为一个扫描周期。接着PLC会第二次从程序的第一个语句进行从头到尾逐个逐条进行询问判断，即为第二扫明周期。。。PLC运行过程就是不断的一次又一次的从头到尾的询问判断每一个指令，即循环扫描。

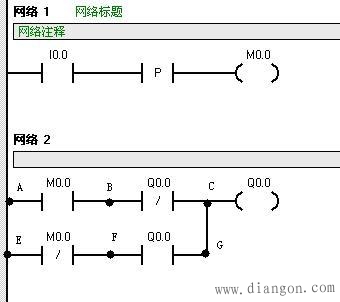

现以你编写的程序为例：整个程序只有2个网络，运行时是从网络1的 I0.0的常开触点开始询问判断，接着是前沿┤P├....一直到网络2的Q0.0输出线圈为止，为一个扫描周期。接着又重复从网络1的 I0.0的常开触点开始询问判断，进行第二次扫描。。。
下面具体分析未按按钮与按下按钮时程序的运行状态：
1、未按按钮时，扫描从网络1的I0.0开始询问判断：由于此时未按按钮，即 I0.0=0，能流不能通过该支路，即不会产生I0.0=1的前沿，故判断结果其输出M0.0=0。网络1询问判断完后，进入网络2的询问判断：先判断AC支路，此时M0.0的常开触点断开、而Q0.0常闭触点闭合，二者相与的结果=0，能流不能通过该支路，接着再判断EG支路，M0.0的常闭触点闭合、而Q0.0常开触点断开，二者相与的结果也=0，能流也不能通过该支路，故输出线圈Q0.0=0。接着程序又从网络1的I0.0开始询问判断。。。其程序始终保持M0.0=0、Q0.0=0状态不变。
1、 当第一次按下钮：扫描又从网络1开始询问判断I0.0时，因I0.0此时由0
↑1 ，故产生上跳前沿（P），此支路通导，判断结果使输出线圈M0.0=1，进入网络2的询问判断：先判断AC支路，此时M0.0的常开触点闭合、而Q0.0常闭触点闭合，二者相与的结果=1，能流能通过该支路，接着再判断EG支路，M0.0的常闭触点断开、Q0.0常开触点断开，二者相与的结果=0，能流也不能通过该支路，这2个支路为并联，能流仍可流入输出线圈，故输出线圈Q0.0=1。接着程序又从网络1开始进行第二次扫描判断：此时I0.0=1，但其由0↑1的上调过程已结束，即此支路不同，判断结果M0.0=0。进入网络2的询问判断：先判断AC支路，此时M0.0的常开触点断开、而Q0.0常闭触点断开，二者相与的结果=0，再判断EG支路，M0.0的常闭触点闭合、Q0.0常开触点闭合，二者相与的结果=1，故判断结果，能流可以通过EG支路流入线圈，故输出线圈Q0.0 =1。。。以后的各次扫描，包括按钮抬起，只要没有再次按钮，判断结果与第二次扫描结果一样，即输出线圈Q0.0保持=1状态
3、当第二次按下钮：扫描又从网络1开始询问判断I0.0时，因I0.0此时由0↑1 ，故产生上跳前沿（P），此支路通导，判断结果使输出线圈M0.0=1，进入网络2的询问判断：先判断AC支路，此时M0.0的常开触点闭合、而Q0.0常闭触点断开，二者相与的结果=0，能流能通过该支路，接着再判断EG支路，M0.0的常闭触点断开、Q0.0常开触点闭合，二者相与的结果=0，即能流不能通过这2支路，流入线圈，故输出线圈Q0.0=0。接着程序又从网络1开始进行第二次扫描判断：此时I0.0=1，但其由0↑1的上调过程已结束，即此支路不同，判断结果M0.0=0。进入网络2的询问判断：先判断AC支路，此时M0.0的常开触点断开、而Q0.0常闭触点闭合，二者相与的结果=0，再判断EG支路，M0.0的常闭触点闭合、Q0.0常开触点断开，二者相与的结果=0，故判断结果能流不能通过线圈，即Q0.0=0。程序回复初始状态，
当第三次按按钮，其输出同第一次按钮输出。即Q0.0=1，当第四次按按钮，其输出同第二次按钮输出。即Q0.0=0。。即每按一次按钮，其输出Q0.0将改变一次输出状态。
从上述程序分析可见，它与分析电路一样：对一个串联支路必须每个串联触点皆闭合，
此支路通导。对于并联之路，必须先一路一路判断各并联支路是否通到，最后再判断输出。只要有一路通导，其输出就导通。这就是逐条分析程序的原则。
如想作二分频输出电路，还可用如下几种方法：

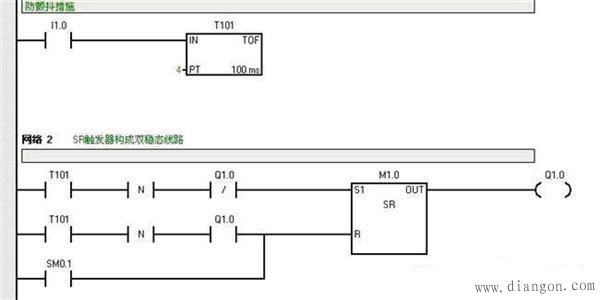

1、用SR触发器组成双稳态电路，即每按一次按钮，其输出状态将改变一次输出状态，见下图：

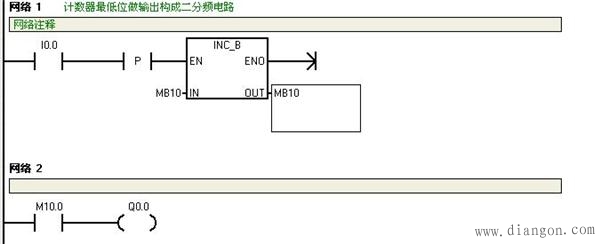

2、用I0.0=1的前沿对一字节存储器（MB10）进行加1计数，将M10.0送入Q0.0，其Q0.0的输出数，即为按钮（I0.0）按下次数的二分频。见下图：
