WinCC如何通过MODBUS TCP通信读取PAC3200多功能仪表的电能值？

2017-01-18 12:09:53 | 人围观 | 评论:

在MODBUS通信中由于PAC3200手册中只给出了64位电能值的寄存器地址，所以WinCC无法通过03XX和04XX直接读取和处理电能值。现在这个问题可以解决了，就是在64位寄存器地址上加上偏移。例如，64位的费率1下正向有功电能Active energy import

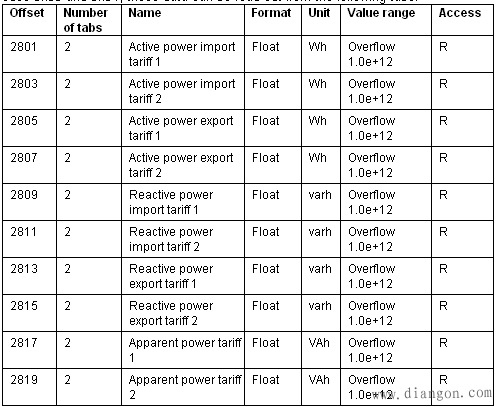

tariff 1(D)寄存器地址是801。32位电能值的对应地址是2801（参考表1）。
操作步骤如下:

1） 在变量管理中添加Modbus TCP/IP驱动
2） 建立通讯连接
CPU-type: Premium, Micro
• Server: PAC4200 的IP地址
• Port: Modbus 端口号 502
• Remote slave address: 1
• Swap words in 32-bit values: 选择Swap words in 32-bit value
3） 新建变量

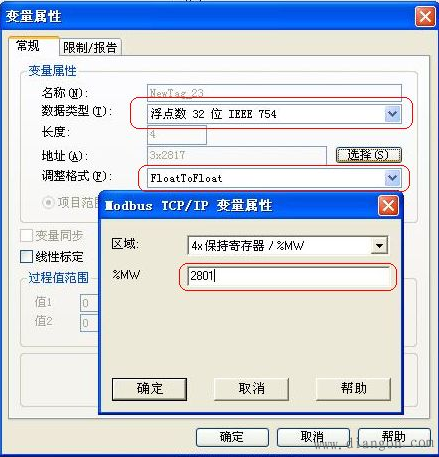

4）定义变量属性


图


表1

5）在Graphics Designer画面编辑器中创建带变量的画面
6）添加I/O域
7）启动WinCC运行系统
