CP343-1 PROFINET属性中IO Device功能是灰色的,不能激活?

2017-01-27 10:16:15 | 人围观 | 评论:

S7-300以太网通信模板CP343-1(订货号6GK7343-1EX30-0XE0)既可以支持PROFINET中的 IO Controller功能又可以支持 IO Device功能。设置IO Device的方法如图1所示。但是,有的时候会出现IO Device选项是灰色,不能激活,见图2中1号红框。

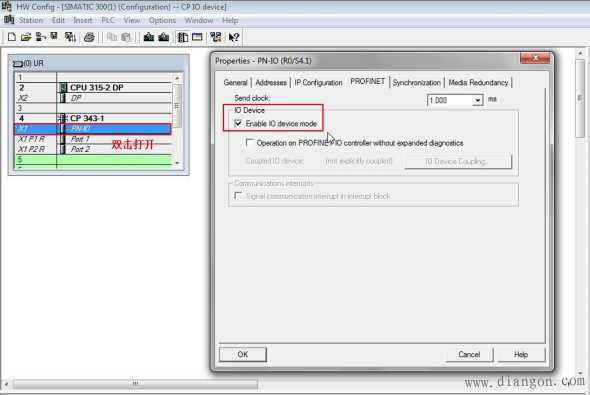

图1 激活CP343-1 IO Device属性

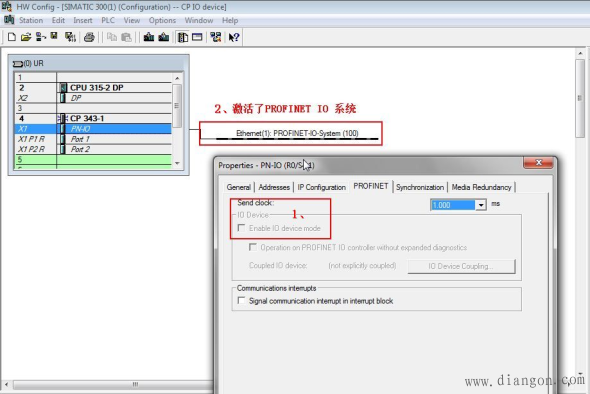

图2 IO Device选项不能激活

解答:
这是因为CP343-1的配置插入了一个PROFINET-IO-System(在图2中的2号红框),这就设置了CP343-1作为IO Controller。由于CP343-1(订货号6GK7343-1EX30-0XE0)不能同时支持 IO Controller和IO Device功能,所以IO Device选项是灰色,此时它只能作为IO Controller使用。要想激活IO Device功能,参照图3将PROFINET-IO-System 断开,就可以了。或者,使用鼠标右键点中PROFINET-IO-System, 在弹出对话框中直接选择删除也可以。同样,如果先激活了IO Device功能,那么CP343-1就不能插入PROFINET-IO-System作为IO Controller使用,见图4。


图3 断开PROFINET IO System

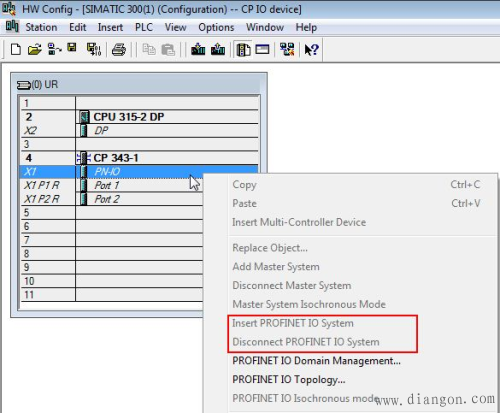

图4 不能插入PROFINET IO System
