S7-300的日时间中断和硬件中断

2017-01-27 10:15:40 | 人围观 | 评论:

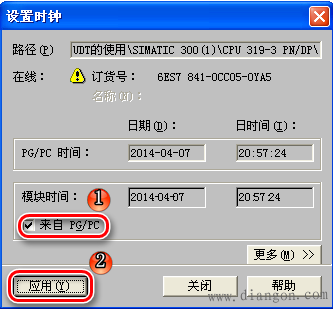

在进行日时间中断之前需要同步更新一下CPU的系统时间方法如下图:


日时间中断:
打开硬件组态中CPU的属性设置对话框

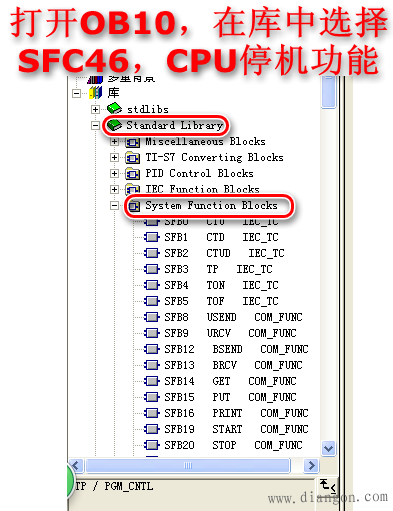

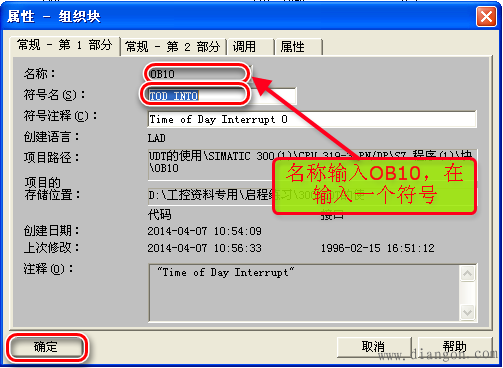

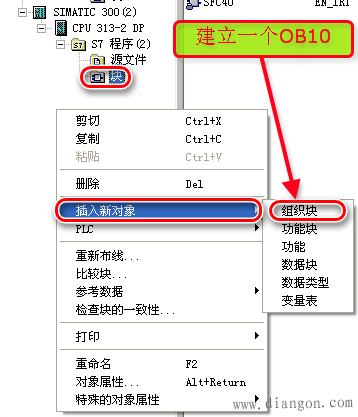

下面我们在OB10中编写需要中断执行的程序,因为是做演示,我们就让CPU在执行OB10的时候停机,这样更清晰可见;


保存,编译,下载,等待时间到了CPU停机
硬件中断:

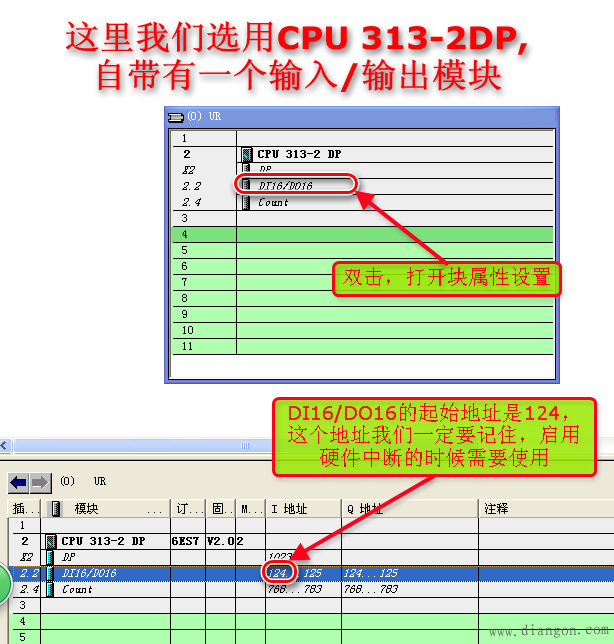

不是所有的CPU都支持硬件中断,只有CPU上自带了输入点的CPU才能支持硬件中断

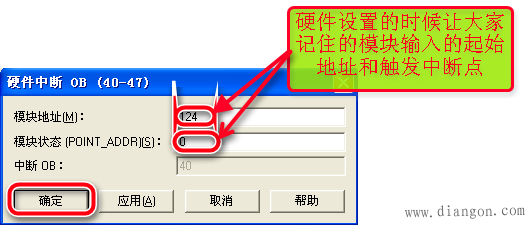

在打开的块属性对话框中设置

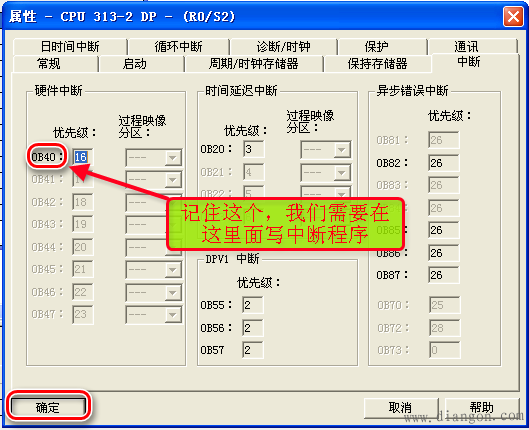

打开CPU属性对话框


硬件的设置完成,别忘了保存编译

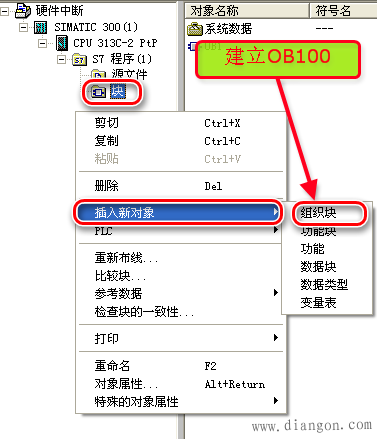

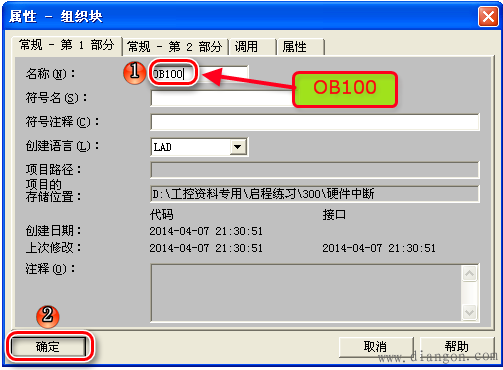

建立一个OB100(开机只执行一次),在里面启用硬件中断程序

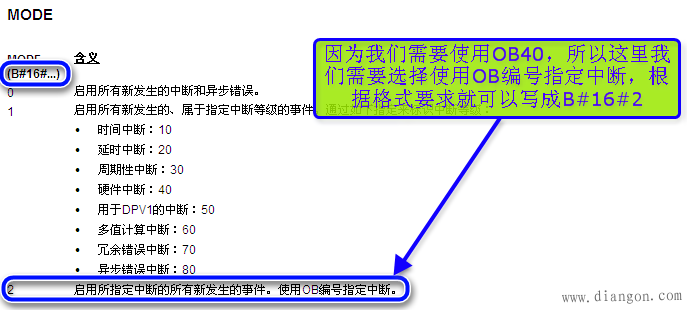

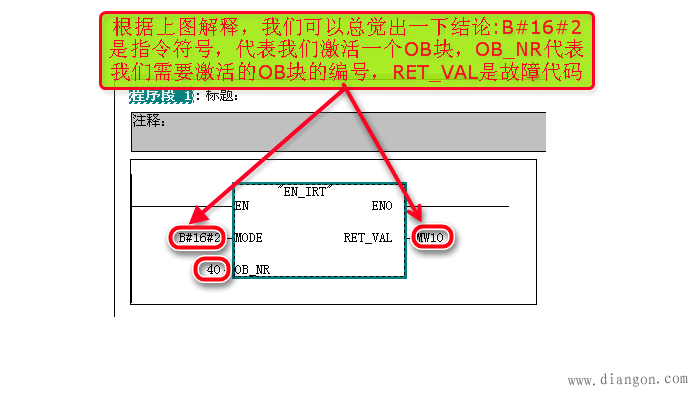

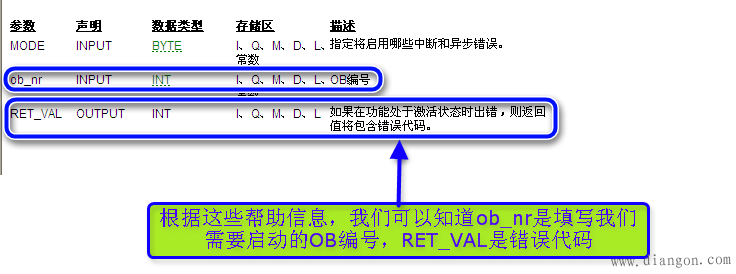

打开OB100,在里面添加SFC40


建立OB40(刚才在CPU设置里面记下的硬件中断的组织块号码)

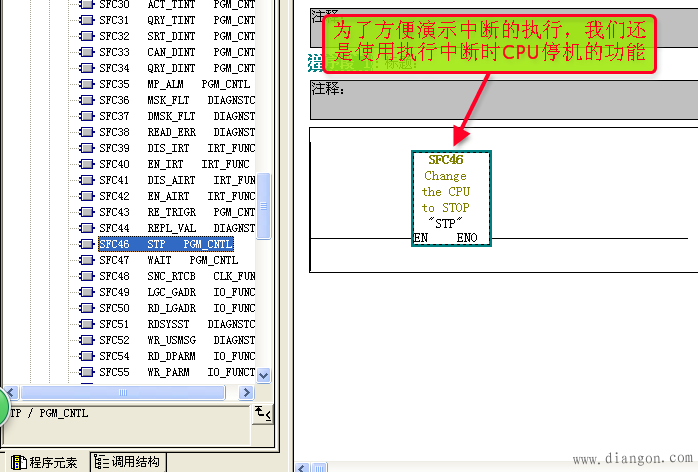

打开刚才建立的OB40


程序编写完成,别忘了保存
下面我们使用仿真器运行测试一下硬件中断的执行情况

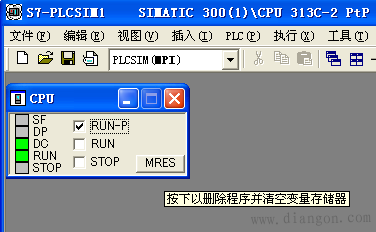

打开仿真器,把项目下载到仿真器上

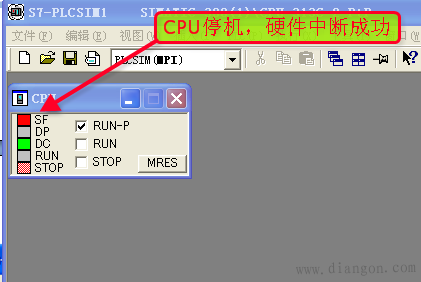

运行仿真器
