S7-300的硬件组态

2017-02-03 16:09:22 | 人围观 | 评论:

我们常用的数字量输入模块:SM321 DI32XDC24V(订货号:-1BL00-)32点输入模块
                                             SM321 DI16XDC24V(订货号:-1BH02-)16点输入模块
我们常用的数字量输出模块:SM322 DO32XDC24V/0.5A(订货号:-1BL00-)32点晶体管输出
                                              SM322 D016XDC24V/0.5A(订货号:-1BH01-)16晶体管点输出
SM322 DO16XRel AC120V(订货号:-1HH01-)16点继电器输出
SM322 D08XRel AC230V(订货号:-1HF01-)8点继电器输出
我们常用的模拟量输入模块:SM331 AI8X12Bit(订货号:-7KF02-)8路模拟量输入
我们常用的模拟量输出模块:SM332 AO8X12Bit(订货号:-5HF00-)8路模拟量输出
软件的组态:
打开S7-300的编程软件

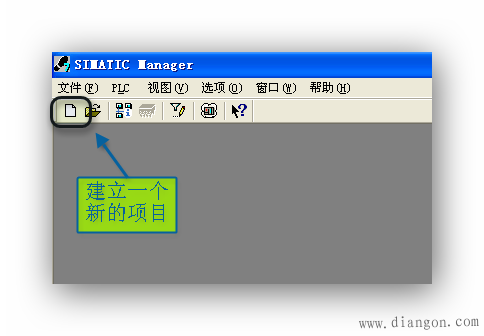

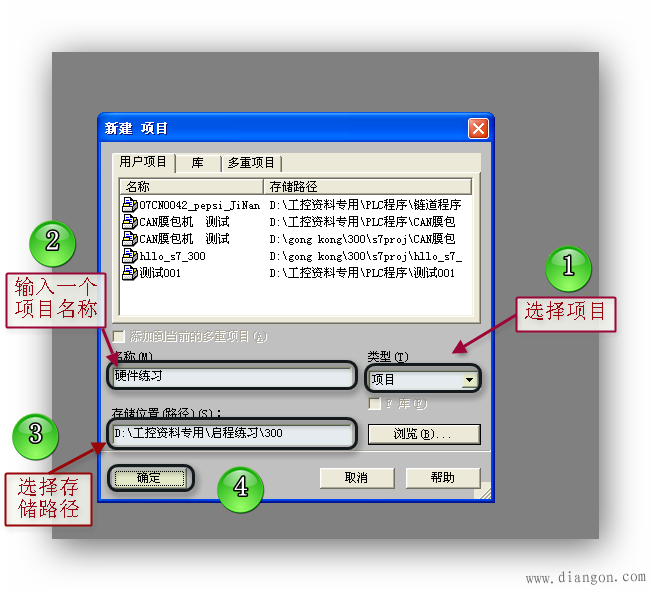

建立新的项目


下面进入了硬件组态界面

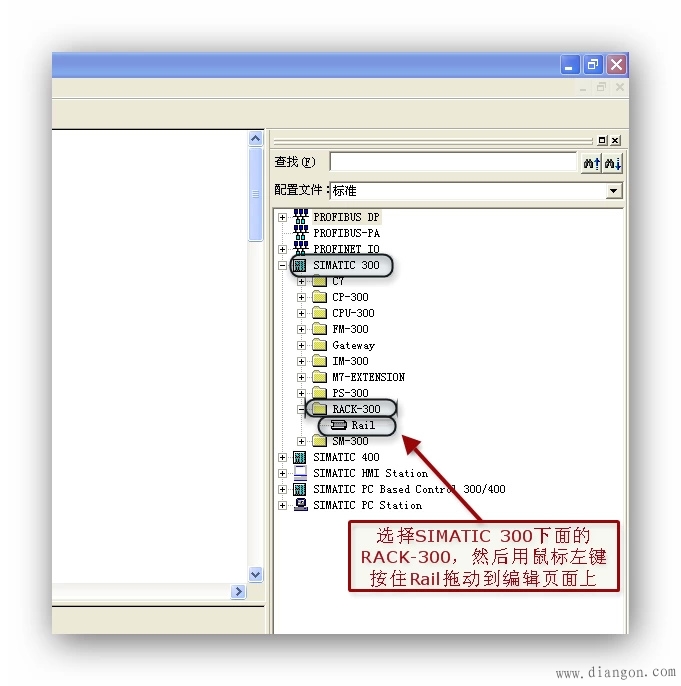

        添加导轨:

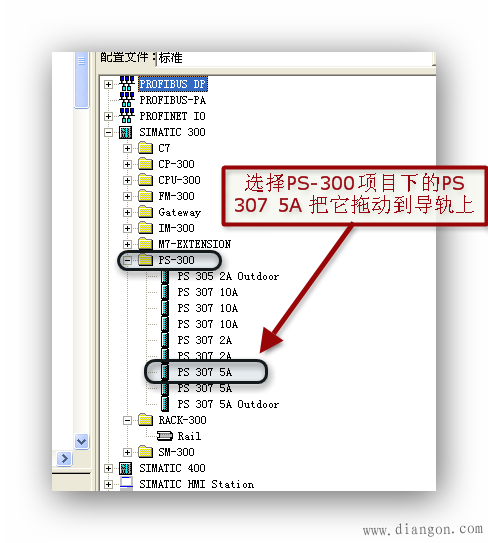

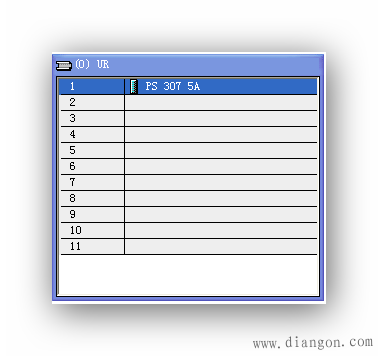

添加电源模块:

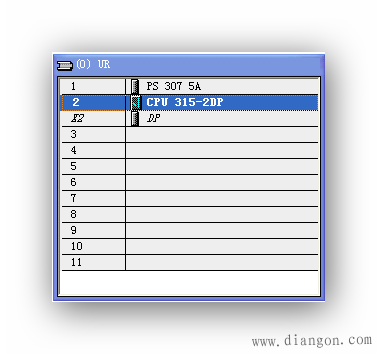

       添加一个CPU:

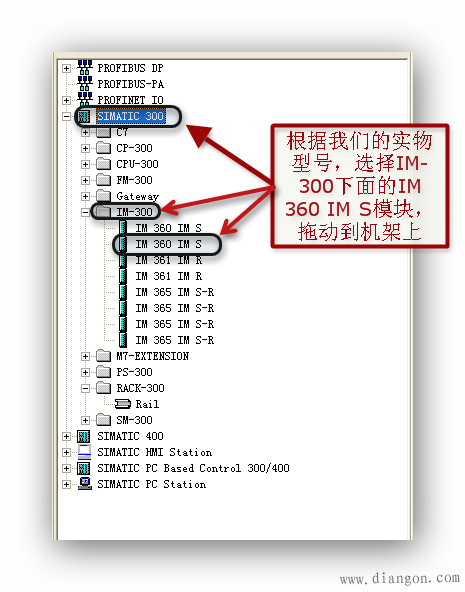

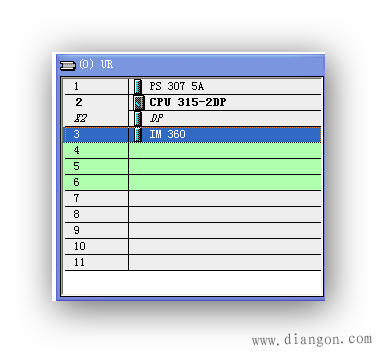

             添加一个接口模块:


        添加扩展机架:
               (1):依照上面的方法在添加一个导轨
(2):添加一个IM361模块
(3):添加扩展机架上的输入输出点(添加输入输出点的方法截图在下页)
备注:
(1)添加扩展机架时CPU侧使用IM360模块,扩展机架侧使用IM361模块,一个CPU最多可以扩展3个机架
(2)当CPU只需要扩展一个机架的时候,两侧都使用IM365模块就可以了。

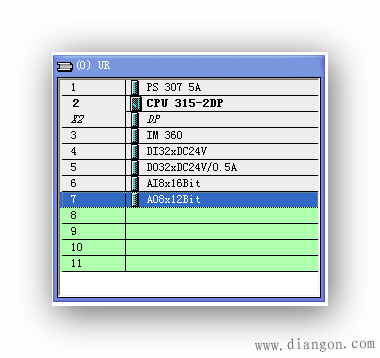

在CPU上添加输入输出模块:

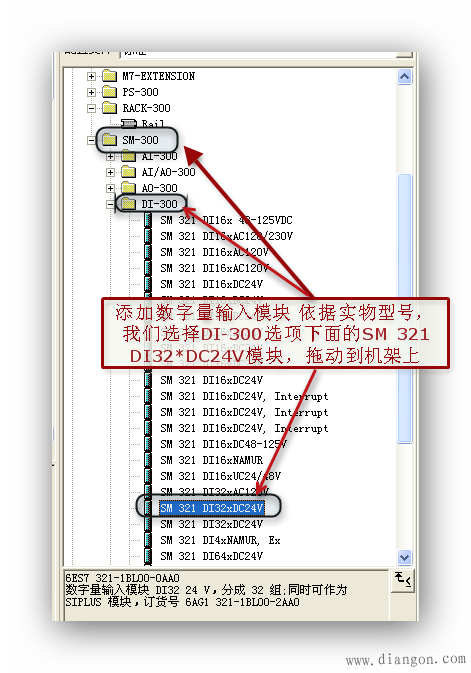

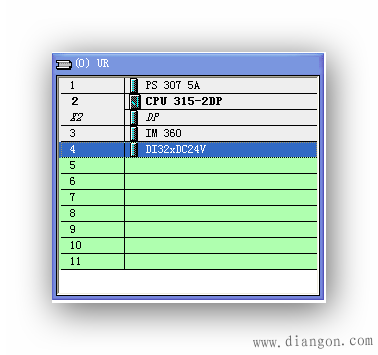

   (1),添加一个数字量输入模块:

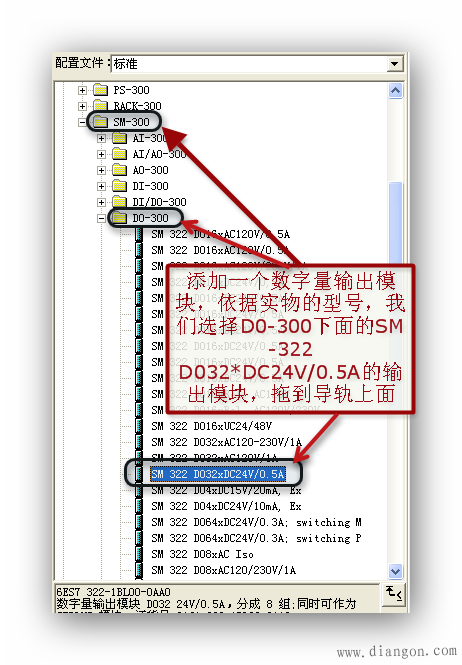

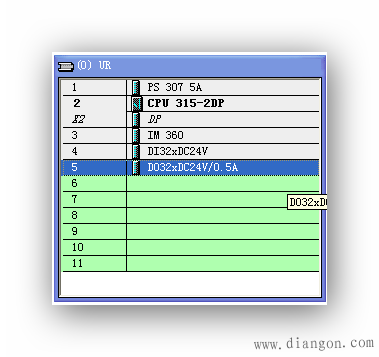

(2),添加一个数字量输出模块:

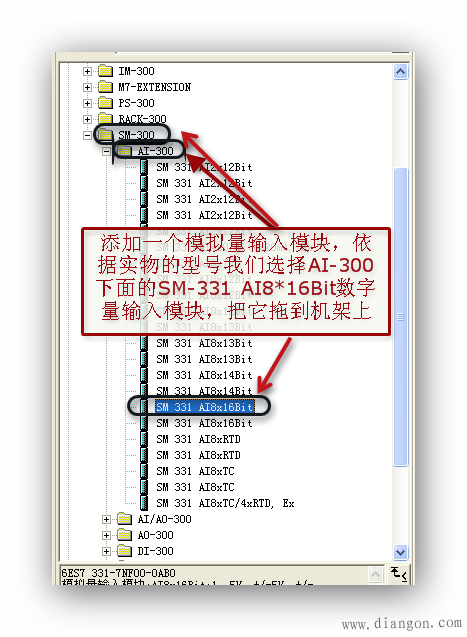

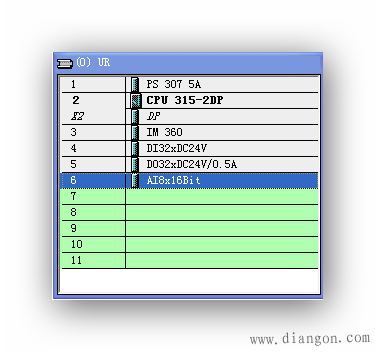

        (3),添加一个模拟量输入模块:

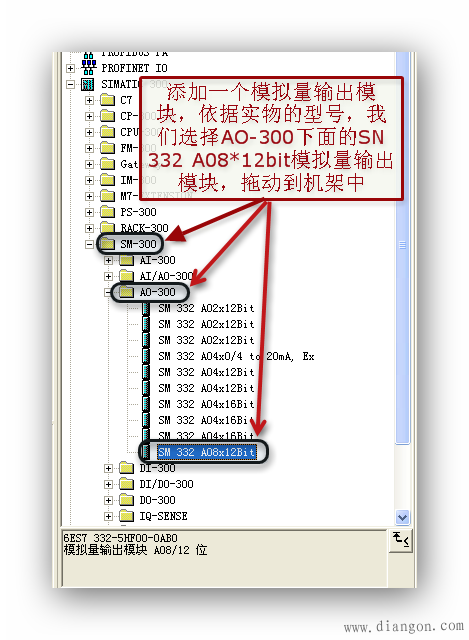

     (4),添加一个模拟量输出模块:

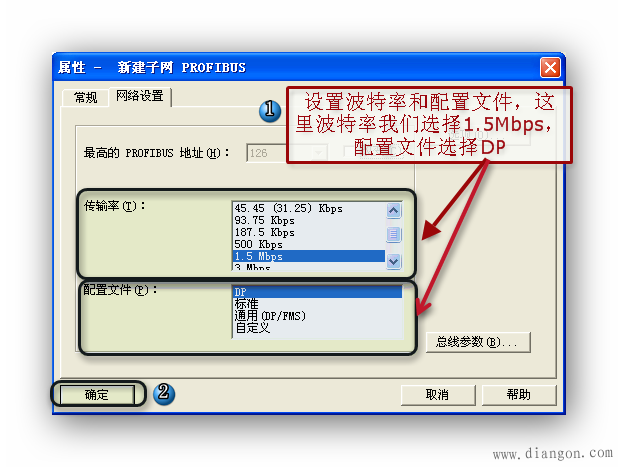

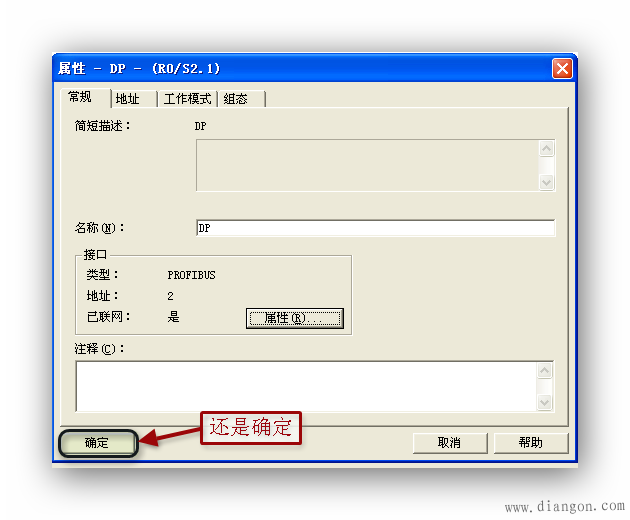

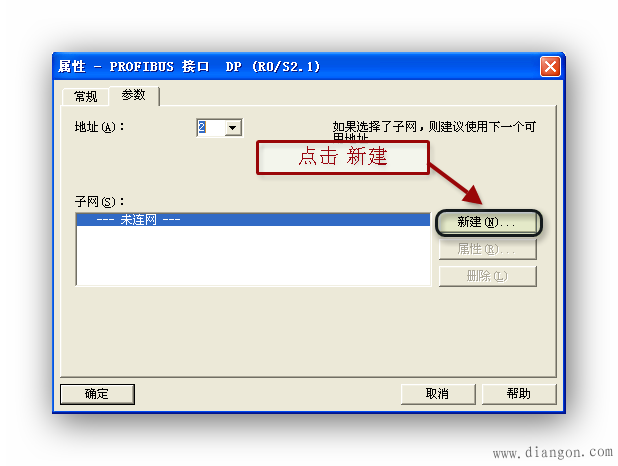

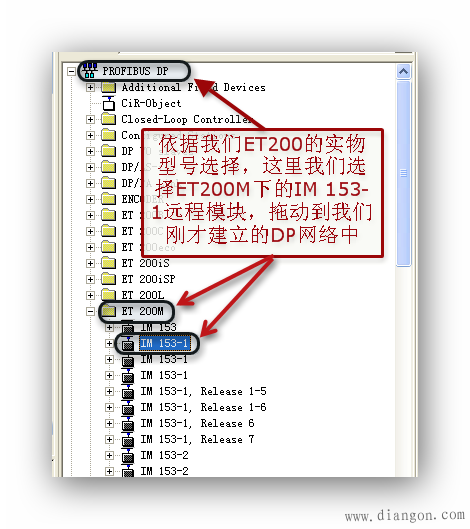

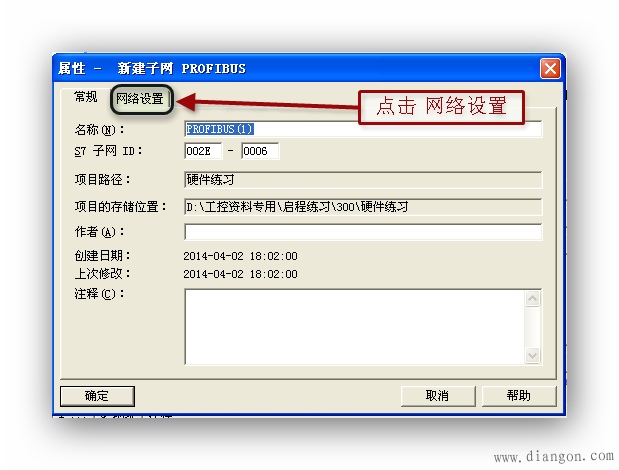

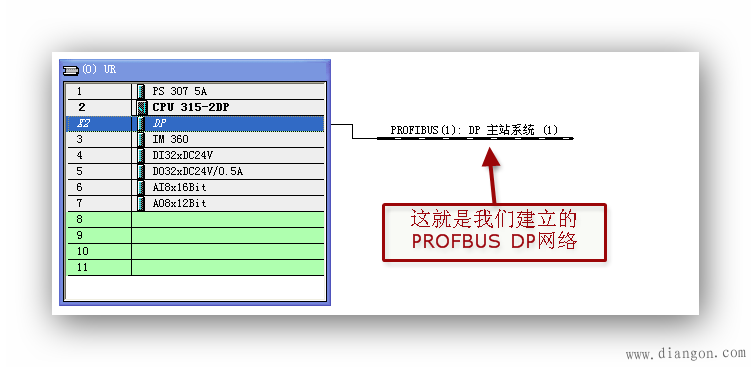

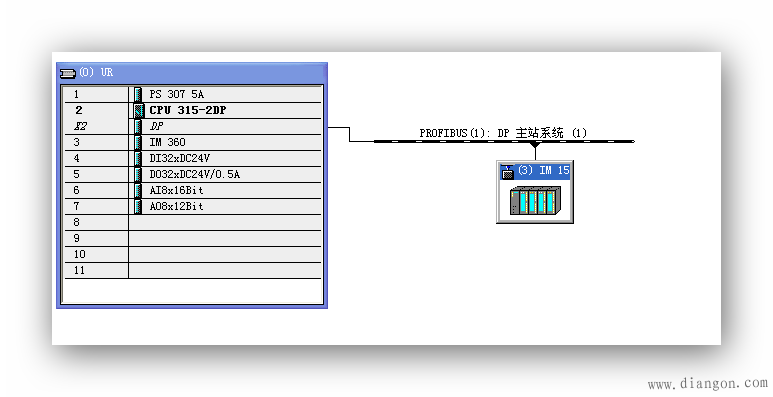

添加ET200远程通讯站点:

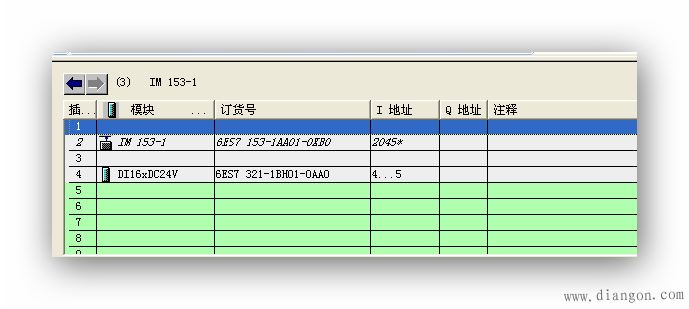

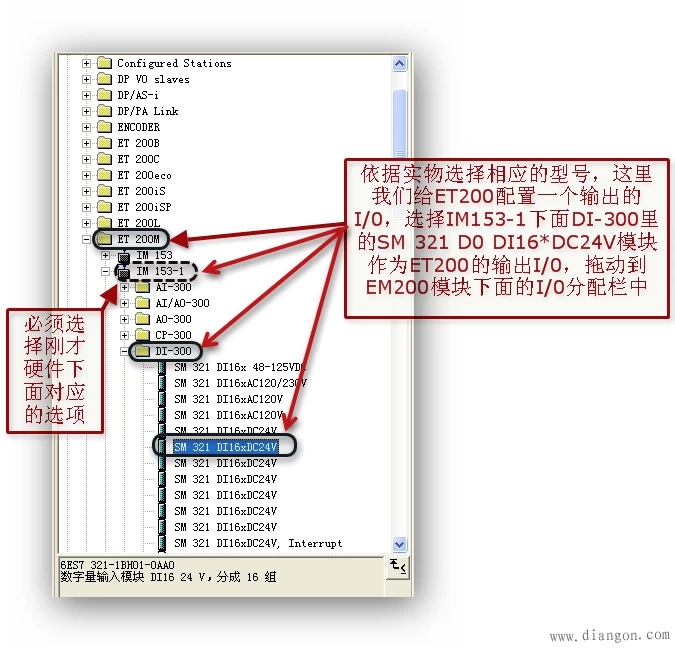

给刚才添加的ET200分配I/0


关于I地址和Q地址的特别说明

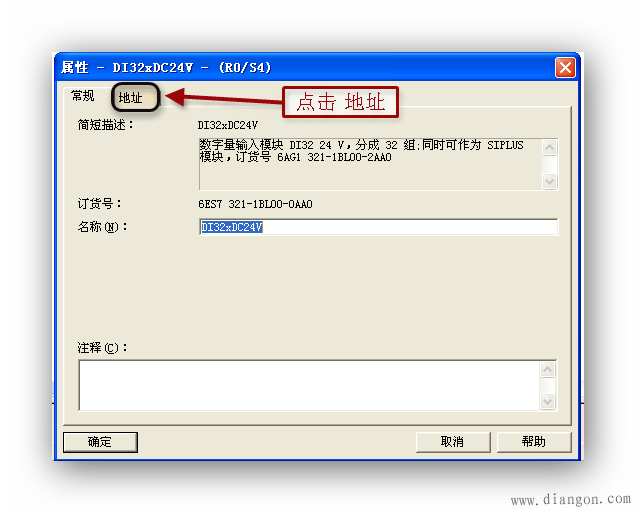

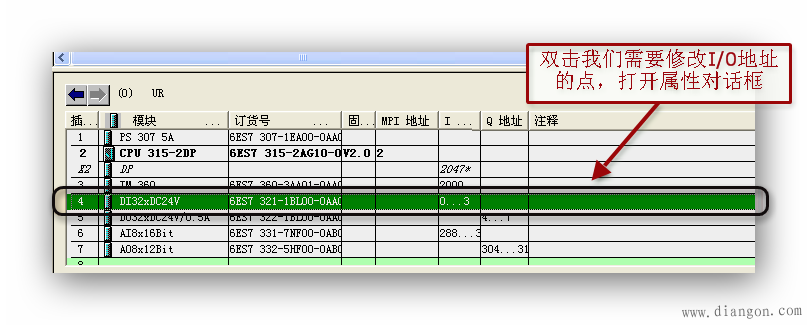

当我们把输入输出模块拖入到机架(或I/0分配栏)中的时候系统会自动的给它分配相应的I地址或者Q地址,这里我们也可以依据自己的需要进行修改,方法如下图:

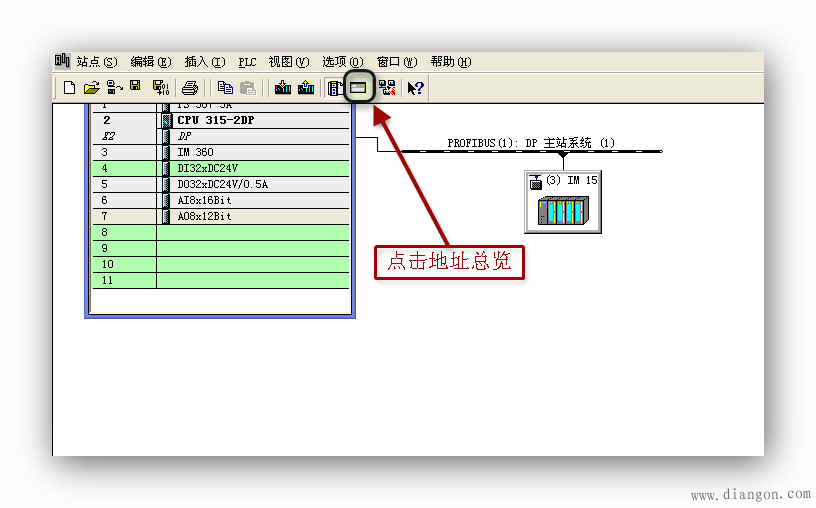

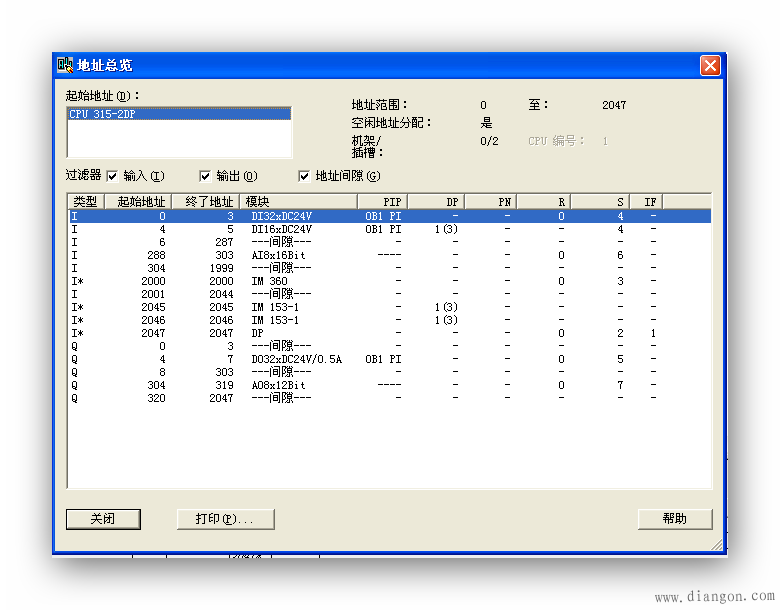

如何查看已经使用的I/0地址:
