S7-1500工艺模块TM Count 2x24V计数功能使用入门

TM Count 2x24V，订货号： 6ES7550-1AA00-0AB0 是一个能够提供双通道计数、测量以及位置反馈功能的工艺模块。

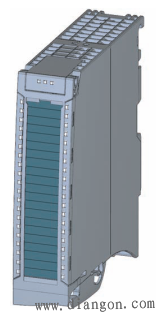

图01. TM Count 2x24V 模块视图

工艺模块 TM Count 2x24V 的主要属性：

1. 支持的编码器/信号类型：

• 24 V 增量编码器；
• 具有方向信号的 24 V 脉冲编码器；
• 不具有方向信号的 24 V 脉冲编码器；
• 用于向上和向下计数脉冲的 24 V 脉冲编码器；

2. 支持的技术功能：

• 高速计数
• 测量 (频率, 速度, 脉冲周期)
• 作为运动控制的位置反馈

3. 集中式应用/分布式应用：

• 可以在 S7-1500 自动化系统中集中使用工艺模块。
• 可以通过 ET 200MP 分布式 I/O 的接口模块在分布式系统中使用工艺模块，如在 S7-300/400 系统中的分布式运行或者在第三方系统中的分布式运行。

工艺模块 TM Count 2x24V 的接线：

工艺模块 TM Count 2x24V 可以接两路 24V 脉冲信号编码器，每个通道同时提供了三个数字量输入和两个数字量输出信号，具体接线方式请参考图02 和图03。

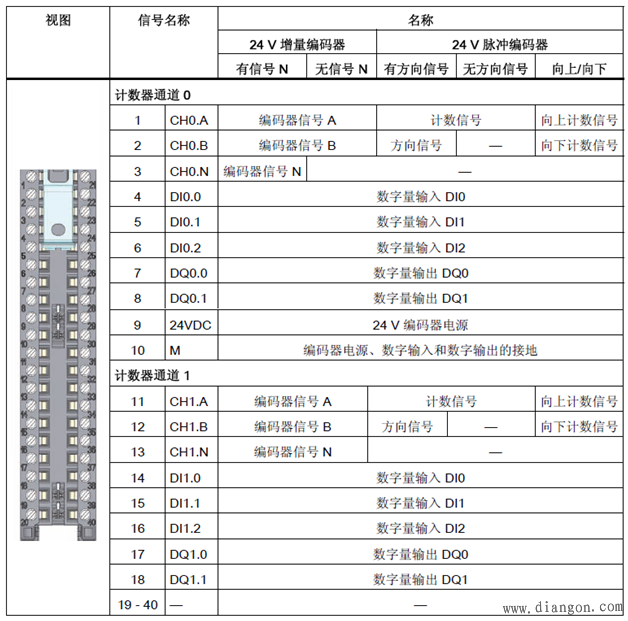

图02. TM Count 2x24V 端子分配

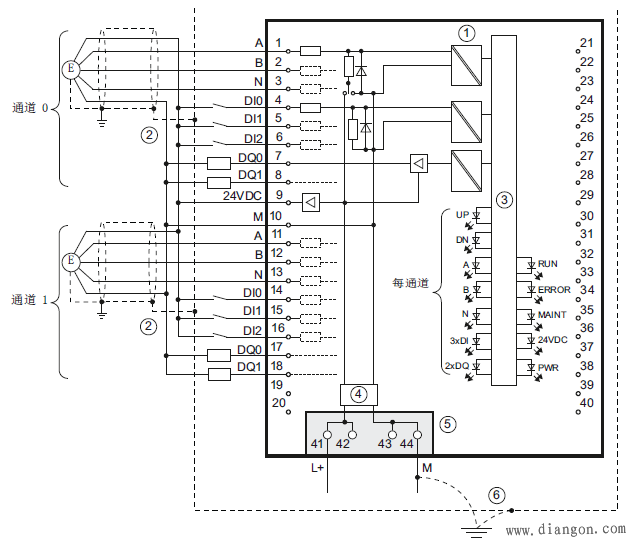

图03. TM Count 2x24V 模块的接线

在本例中，使用的是带有方向信号的 24V 脉冲编码器，所以将脉冲信号接到模块的1号端子，将方向信号接到模块的2号端子。

计数功能概述：

计数是指对事件进行记录和统计，工艺模块的计数器 捕获编码器信号和脉冲，并对其进行相应的评估。可以使用编码器或脉冲信号或通过用户程序指定计数的方向。也可以通过数字量输入控制计数过程。模块内置的比 较值功能可在定义的计数值处准确切换数字量输出（不受用户程序及 CPU 扫描周期的影响）。

计数功能组态实例：

    1. 本文中所使用的系统硬件及软件信息：

名称	订货号	版本
CPU 1511	6ES7511-1AK00-0AB0	FW V1.5
TM 2x24V	6ES7550-1AA00-0AB0	FW V1.0
STEP7 TIA Portal	6ES7822-1AA03-0YA5	V13
