在OS编译时为何没有生成SFC的块图标?

2017-03-28 13:56:47 | 人围观 | 评论:

首先需要在SFC chart的属性中勾选“Transfer chart to OS for visualization“复选框,然后在进行OS编译时选择”SFC Visualization“,如下图1所示。这样SFC chart就会在对应的层级图片上生成块图标,点击块图标在弹出的SFC面板上可以控制SFC chart(OS需要SFC可视化授权),如下图2所示。

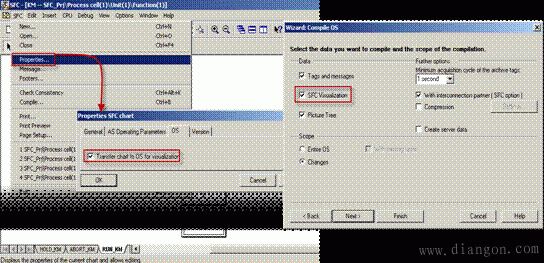

图1 SFC chart生成OS的块图标

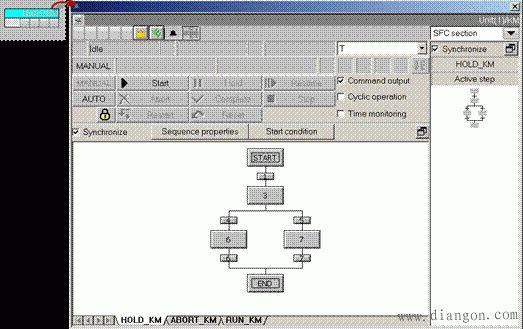

图2 SFC chart块图标和面板
