永磁交流同步伺服电机的结构和工作原理

2017-02-06 13:52:04 | 人围观 | 评论:

    交流同步伺服电机的种类:
    励磁式、永磁式、磁阻式和磁滞式
    (1)永磁交流同步伺服电机的结构
    永磁交流同步伺服电机由定子、转子和检测元件三部分组成。电枢在定子上,定子具有齿槽,内有三相交流绕组,形状与普通交流感应电机的定于相同。


永磁交流同步伺服电机结构
    (2)永磁交流同步伺服电机工作原理和性能
    永磁交流同步伺服电机的性能同直流伺服电机一样,也用持性曲线和数据表来表示。最主要的是转矩―速度特性曲线。在连续工作区(Ⅰ区),速度和转矩的任何组合,都可连续工作。但连续工作区的划分受到一定条件的限制。连续工作区划定的条件有两个:一是供给电机的电流是理想的正弦波;二是电机工作在某一特定温度下。断续工作区 (Ⅱ区)的范围更大,尤其在高速区,这有利于提高电机的加、减速能力。

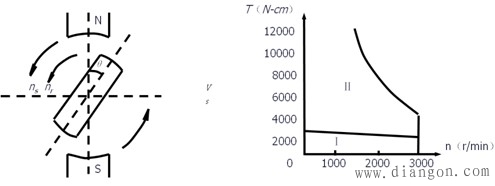

工作原理特性曲线
