四相八线步进电机接法_四相八线和两相四线步进电机的区别

2017-02-21 13:51:54 | 人围观 | 评论:

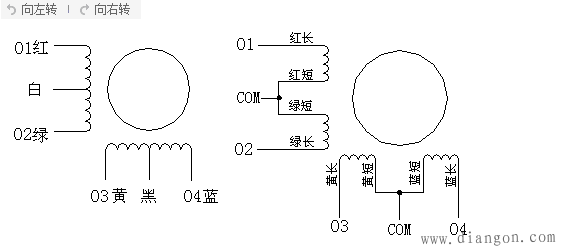

　　四相八线步进电机接法 ：F1、F2接励磁电源，H1和C1用连线连起来，H2、C2接直流电源。如果需要反转只需改换一下连线这就是：将H1和C2连起来，H2、C1接直流电源就可以了。


　　四相八线和两相四线步进电机的区别:
　　两相步进电机在定子上只有两个绕组，有四根出线，整步为1.8°，半步为0.9°。在驱动器中，只要对两相绕组电流通断和电流方向进行控制就可以了。而四相步进电机在定子上有四个绕组，有八根出线，整步为0.9°，半步为0.45°，不过驱动器中需要对四个绕组进行控制，电路相对复杂了。
