反应式步进电机的结构及工作原理详解

　　步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件，在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。

　　本文小编主要介绍的是反应式步进电机的结构及工作原理，以三相及四相反应式步进电机为例子详细解说其工作原理。

　　反应式步进电机简介

　　反应式步进电机，是一种传统的步进电机，由磁性转子铁芯通过与由定子产生的脉冲电磁场相互作用而产生转动。

　　反应式步进电机工作原理比较简单，转子上均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。市场上一般以二、三、四、五相的反应式步进机居多。

　　反应式步进电机的结构

　　反应式步进电动机的结构形式很多，按定转子铁芯的段数分为单段式和多段式两种。

　　1、单段式步进电机

　　单段式步进电机是定转子为一段铁芯。由于各相绕组沿圆周方向均匀排列所以又称为径向分相式。它是步进电动机中使用最多的一种结构形式。如图4-4为相反应式步进电动机的径向截面图。定转子铁芯由硅钢片叠压而成，定子磁极为凸极式，磁极的极面上开有小齿。定子上有三套控制绕组，每一套有两个串联的集中控制绕组分别绕在径向相对的两个磁极上。每套绕组叫一相，三相绕组接成星形，所以定子磁极数通常为相数的两倍，即2p=2m（p为极对数m为相数）转子上没有绕组，沿圆周也有均匀的小齿，其齿距和定子磁极上小齿的齿距必须相等，而且转子的齿数有一定的限制。这种结构形式的优点是制造简便，精度易于保证，步距角可以做得较小。容易得到较高的启动和运行频率。其缺点是在电机的直径较小而相数又较多时，沿径向分相较为困难，消耗功率大，断电时无定位转矩。

　　2、多段式步进电机

　　多段式步进电机是定转子铁芯沿电机轴向按相数分成m段。由于各相绕组沿着轴向分布，所以又称为轴向分相式。按其磁路的结构特点有两种，一种是主磁路仍为径向，另一种是主磁路包含有轴向部分。

　　反应式步进电动机的特点

　　1、较高的力矩转动惯量比

　　2、步进频率较高，频率响应快

　　3、不通电时可以自由转动、结构简单、寿命长的特点。

　　反应式步进电机的工作原理

　　1、三相反应式步进电机的工作原理

　　旋转：

　　如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。 如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。 如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。 如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て 这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て，向右旋转。如按A，C，B，A……通电，电机就反转。

　　由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。 不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。

　　不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m，2/m……（m-1）/m，1。并且导电按一定的相序电机就能正反转被控制——这是旋转的物理条件。只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、四、五相为多。

　　力矩： 电机一旦通电，在定转子间将产生磁场（磁通量Ф）当转子与定子错开一定角度产生力 F与（dФ/dθ）成正比 S 其磁通量Ф=Br*S Br为磁密，S为导磁面积 F与L*D*Br成正比 L为铁芯有效长度，D为转子直径 Br=N·I/R N·I为励磁绕阻安匝数（电流乘匝数）R为磁阻。 力矩=力*半径 力矩与电机有效体积*安匝数*磁密 成正比（只考虑线性状态） 因此，电机有效体积越大，励磁安匝数越大，定转子间气隙越小，电机力矩越大，反之亦然。

　　2、四相反应式步进电机工作原理

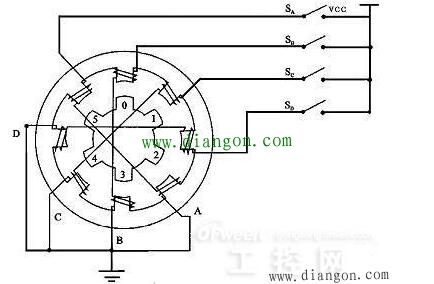

　　该步进电机为一四相步进电机，采用单极性直流电源供电。只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。图1是该四相反应式步进电机工作原理示意图。

　　开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。

　　四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。

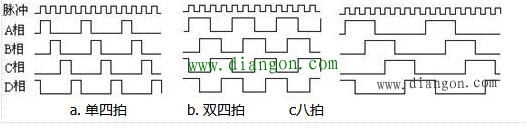

　　单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：
