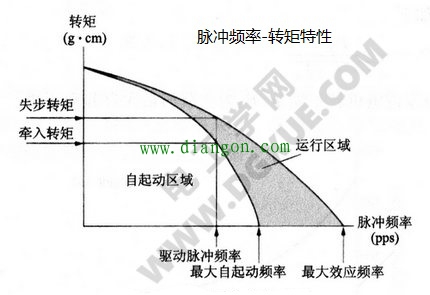

脉冲频率-转矩特性是选用步进电机的重要特性。如下图所示，纵轴为动态转矩（dynamic torque），横轴取响应脉冲频率，响应脉冲频率用pps（pulse per second）作为单位，即每秒的脉冲数表示。
如图所示，步进电机的动态转矩产生包括失步转矩（pull-out-torque）和牵入转矩（pull-in-torque）两个转矩。前者称为失步或丢失转矩，后者称为起动或牵入转矩。牵入转矩范围为从零到最大自起动脉冲频率或最大自起动频率区域。牵入曲线包围的区域称为自起动区域。电机同步进行正反转起动运行，在牵入与失步区域之间为运转区，电机在此区域内可带相应负载同步连续运行，超出范围的负载转矩将不能连续运行，出现失步现象。步进电机为开环驱动控制，其负载转矩与电磁转矩之间要有裕度，其值应为50%~80%。
失步转矩与牵入转矩在0pps时相等。随着控制脉冲频率的增加，带负载能力会下降。在运行开始，控制脉冲频率应缓慢增加，以便利用低速下的大转矩，提供电机在低速运行时需要的加速转矩，减少加速时间。步进电机定子线圈的电感设计的越小，最大响应脉冲频率就越大，这样就可将慢加速驱动变为快加速驱动运行。
