使用同一个定子，当一相RM绕组通电时，其交链的磁通相当于hb的三相绕组的磁通。当三相RM型步进电机的转子由外部转矩驱动时，其相绕组的感应电压的波形如下图所示，RM型的电压波形接近正弦波，从而推出磁通的波形也是正弦波；相对的HB型电压波形与RM型比较略有畸变。

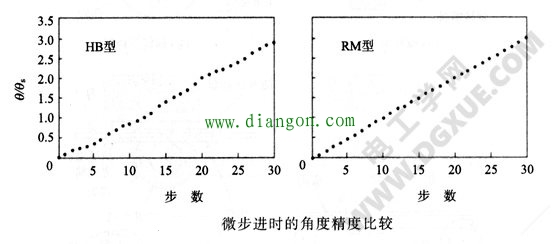

其次，从RM型步进电机细分驱动效果看，下图为RM型步进电机进行步距角细分（10倍）与HB型步进电机的角度精度的比较，RM型步进电机经过细分控制的角度线性精度好于HB型步进电机。由于永磁体磁通的正弦分布，RM型可说是低振动、低噪音、高精度的步进电机。
