(1)测阻值必须通过电流，但电流又会使电阻发热，使阻值增大。为了避免这一因素引起的误差过大，应该尽量用小电流通过电阻。当然，电流太小以致电阻上的电压降过分微小，又会给测量带来困难。一般认为通过电阻的电流不宜超过6mA，因为这对于Pt100 热电阻在850℃时的阻值390欧姆而言，其发热功率只有14mw，不致于引起显著误差。
(2)用电桥法测电阻时电桥的输出对角线有共模电压。如果以电桥的电源负端为地线，电桥的两根输出导线对地都有电压，而两导线之间的差模电压才反映不平衡程度。这对于电子线路的设计提出一定的要求，或者对接地点有要求。

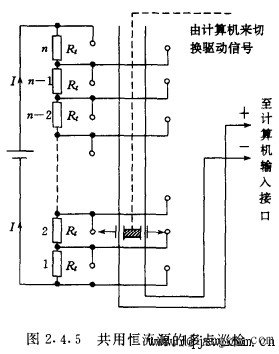

(3)用电位差计测电阻时，如果多个热电阻共用恒流源也有共模电压。多个热电阻都用四线制接法，其电流线可以串联，由同一恒流源供电，接电位差计的两根电压线贝分别切换到各个热电阻上，就可以多点巡回检测。但它的两根电压线上存在共模电压，而且共模电压的数值不等，如果接往计算机接口必须注意这个特点。见图2.4.5。
图中1，2，3，…，n代表不同的测点，都用热电阻测温，分度号可以相同，也可以不同。由同一恒流源供电，电流都是I。各个及，的两根电压线经多路开关按计算机的A/D转换部分.此处可用普通集成多路开关，但必须每次切换两根线。按固中接法，共模电压依次增高(相对于恒流源的负端而言)。
(4)同样分度号的热电阻可以串联测多点平均温度。这时是用两线制接法，串联的热电阻数越多，总的RO也越大。热电阻不会遇到并联的情况，因为没有实用意义。
