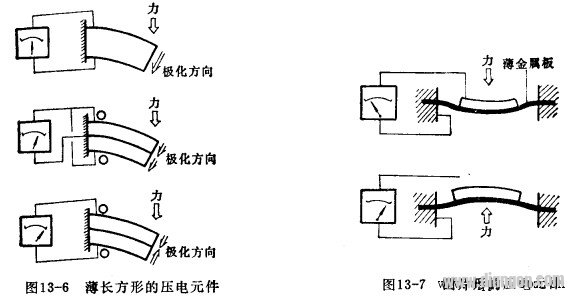

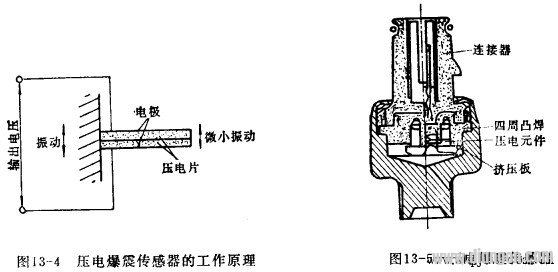

如图13-4所示，在一端固定的悬梁结构中，若固定瑞的底座振动，则会引起自由瑞振动。若压电元件的固有振功频率与临界烃震出现的按串一致，则在临界爆震时压电元件谐振，输出电压最大。  图13-5示出压电爆震传感器的结构，其压电元件的形状有薄长方形和圆片形两种，图13-6和图13-7分别示出薄长方形和圆片形的压电元件。薄长方形压电元件的一端固定在传感器的壳体人构成单端固定的梁式结构。改变伸出臂长和臂厚可调整固有振动频率，故可小范围控制元件的误差。如图13-6所示，可采用迭片结构提高传感器的灵敏度。圆片形元件结构是把压电陶瓷回片贴在故金属板上，而金属板固定在传感器壳体上，故用一个压电片就能获得输出信号。这种结构装配后固有振动频率不能调整，故需严格控制制作误差。  |
