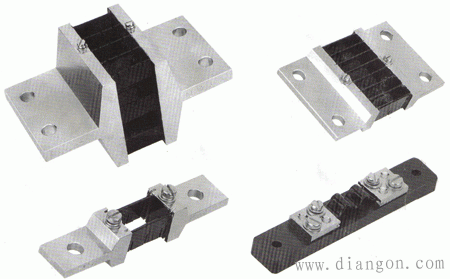

分流器
二、电流互感器
电流互感器原理是依据电磁感应原理的，电流互感器的作用是可以把数值较大的一次电流通过一定的变化转换成数值较小的二次电流，用来进行保护、测量等用途。

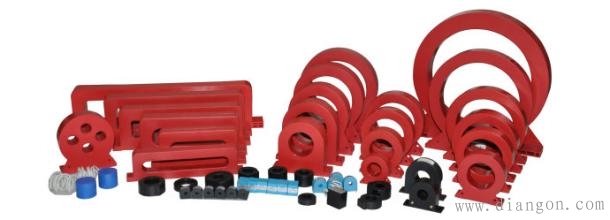

电流互感器
三、霍尔电流传感器
霍尔电流传感器包括开环式和闭环式两种。高精度的霍尔电流传感器大多属于闭环式，闭环式霍尔电流传感器基于磁平衡式霍尔原理，即闭环原理，当原边电流IP产生的磁通通过高品质磁芯集中在磁路中，霍尔元件固定在气隙中检测磁通，通过绕在磁芯上的多匝线圈输出反向的补偿电流，用于抵消原边IP产生的磁通，使得磁路中磁通始终保持为零。经过特殊电路的处理，传感器的输出端能够输出精确反映原边电流的电流变化。
开环式霍尔传感器的工作过程是原边电流(Ip)通过一根导线时，在导线四周将会产生一个磁场，这一磁场的大小与流过导线的电流成正比，它能通过磁芯聚集感应到霍尔器件上并使其有一信号输出。这一信号经信号放大器放大后直接输出，霍尔器件输出的信号准确反映了原边电流的输出情况。
开环和闭环都可以监测交流电，一般开环的适用于大电流监测，闭环适用于小电流监测。优点：封装尺寸小 ，测量范围广 ，重量轻，低电源损耗，无插损。
霍尔电流传感器
四、磁通门电流传感器
磁通门电流传感器是利用被测磁场中高导磁铁芯在交变磁场的饱和激励下，其磁感应强度与磁场强度的非线性关系来测量弱磁场的一种传感器。
磁通门电流传感器具有分辨力高、测量弱磁场范围宽、可靠、能够直接测量磁场的分量和适于在速运动系统中使用等特点。
磁通门电流传感器
五、罗氏线圈
罗氏线圈（Rogowski Coil），全称罗哥夫斯基线圈、或罗柯夫斯基线圈，由于罗氏线圈不含铁芯，也称空心线圈。罗氏线圈是一个均匀缠绕在非铁磁性材料上的环形线圈。输出信号是电流对时间的微分。通过一个对输出的电压信号进行积分的电路，就可以真实还原输入电流。该线圈具有电流可实时测量、响应速度快、不会饱和的特点，适用交流尤其是高频大电流测量。
罗氏线圈具有测量范围宽、精度高、绝缘性能好和无磁饱和现象等优点，但是它只能用来检测交流电流。
罗氏线圈
六、巨磁阻电流传感器
巨磁电阻传感器将四个巨磁电阻构成惠斯登电桥结构，该结构可以减少外界环境对传感器输出稳定性的影响，增加传感器灵敏度。
七、光纤电流传感器
光纤电流传感器以光纤为介质的新型电流传感器。这种传感器具有非常好的电磁兼容性能，特别是在复杂的电磁环境下，得到大力推广。SP变频功率传感器就是光钎传感器的一种，目前在变频测量环境下，得到广泛的应用。
