热电偶检定方法

2017-01-18 11:45:05 | 人围观 | 评论:

1、双极法
在各检定点上分别测量标准与被检热电偶的热电势值并进行比较,计算其偏差或相应热电势值。双极法检定连接线路见图1。

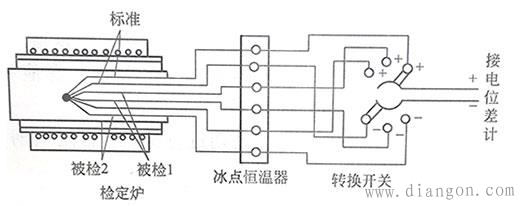

                                              图1 双极法检定连接线路图
①双极法检定特点
a、直接测量热电偶的电势付。
b、标准和被检可以是不同型号的。
c、热电偶测量端可以不捆扎在一起,但必须保证处于同一温度中。
②双极法检定时注意
a、炉温必须严格按规定控制,否则就会带来较大测最误差。
b、标准与被检参考端温度不为0℃时,做数据处理要把参考端温度修正到0℃。
2、同名极法
在各检定点上分别测量被检热电偶正极与标准热电偶正极及被检热电偶负极与标准热电偶负极之间的微差热电势,然后用计算的方法求得被检热电偶的偏差或相应电势值。同名极法连接线路如图2所示。

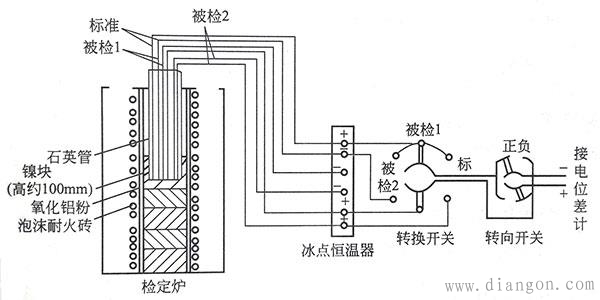

                                             图2  同名极法检定连接线路图
①同名极法检定特点
a、读数过程中允许炉温变化大(一般为±10℃)。
b、能够直接测出标准与被检热电偶的单极热电动势的差值。
②同名极法检定时注意
a、标准和被检热电偶必须是同一型号,才能比对。
b、对标准和被检热电偶的捆扎要求较严,否则容易产生误差。
c、微差法
用微差法检定热电偶是将标准和被检热电偶(同型号)置于检定炉内,并将它们反向串联、直接测量其热电动势的差值。微差法检定线路如图3。

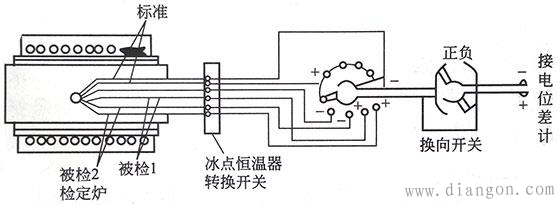

                                                          图3  微差法检定连接线路图
①微差法检定特点
a、操作简单、读数迅速、计算方便。
b、能直接读出差值。
c、检定时对炉温要求不严。
d、热电偶的测量端不需进行捆扎,只要处于同一温度下。
②微差法检定时注意
a、标准和被检热电偶必须是同一型号才能比对。
b、被检热电偶的正极一定要接到电位差计的正极端钮上,否则计算结果是错误的。
经检定符合要求的热电偶发给检定证书,不合格的热电偶发给检定结果通知书。热电偶的检定周期一般为半年,特殊情况可按使用条件来确定。
