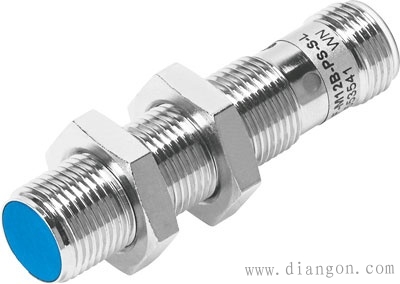

接近开关怎么接线?接近开关实物接线图

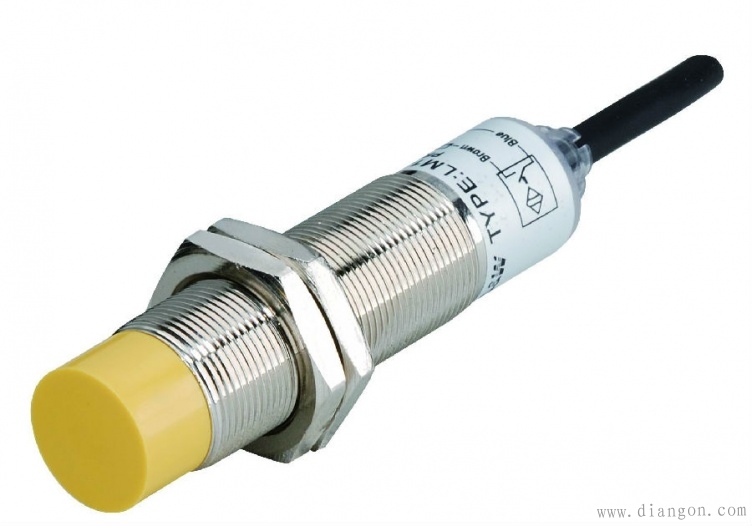

2)两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

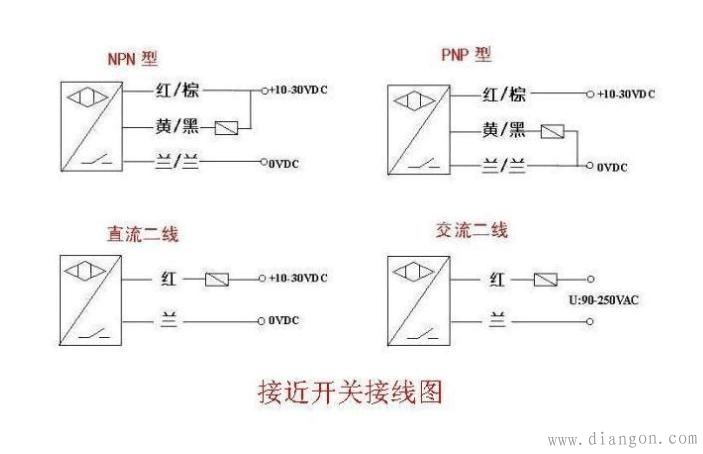

3)三线制接近开关的接线：红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端;对于PNP型接近开关，则应接到电源0V端。
4)接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5)需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出(日本模式)，此时，一定要选用NPN型接近开关;另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入(欧洲模式)，此时，一定要选用PNP型接近开关。千万不要选错了。
6)两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7)有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
