热电偶传感器综合算法

2017-02-03 15:37:35 | 人围观 | 评论:

热电偶类型传感器测温首先应根据冷端温度和智能温度变送器所需要的测量精度来确定是否需要冷端电势补偿。若得到需要补偿的参数确认,则调用冷端补偿程序以冷端温度值和热电偶分度号为参数反求补偿电动势,联合热电偶电动势参数获得补偿后的电动势,否则可直接调用热电偶电动势作为形参导入。系统工作顺序流程如图1所示。


图1 热电偶传感器系统流程图
由于热电偶传感器根据分度号的不同,其热电势和温度间的非线性曲线有相当大的差异,所以对不同分度号的热电偶传感器要分别进行非线性拟合,其线性化算法是一致的。在函数文件中应导入大量的数据常量,可以在头文件中进行声明,相应地,对其每种分度号的经验标准函数公式也是程序算法运算的基础,必须清晰而准确。基于某一种特定的分度号热电偶传感器非线性化特性的不同特点,为了准确拟合,需要根据精确度的要求进行分段线性化,以达到本设计所期望的精确度和时间空间复杂度。热电偶测温总调用程序示例如下:
If(compensate==1)
{
Ctemp=resistanceTemp(ccategory,rcvalue);
Cpotential=coldCompensate(ctemp,ccatego-ry);
Value+=cpotential;
}
Temp=(float)couple2Temp(category,value);
Returntemp;

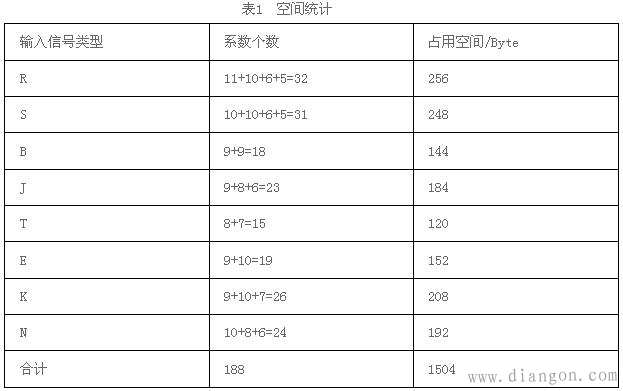

算法亦采用Horner规则节省多项式运算的计算量,时间复杂度为O(n),其中n为系数的长度。系统基于以上算法同时节省了存储空间,在空间复杂度上系统所占用的空间统计如表1所示。
