①传感器应安装在室内干燥通风处。避免安装在环境温度过高的地方，不应受强烈振动，尽量避开具有强烈磁场的设备，如大电机，变压器等。避免安装在有腐蚀性气体的场合。安装地点便于检修。这是保证传感器正常运行的环境条件。
②为了保证传感器测量管内充满被测介质，变送器最好垂直安装，流向自下而上。尤其是对于液固两相流，必须垂直安装。若现场只允许水平安装，则必须保证两电极在同一水平面
③传感器两端应装阀门和旁路。
④电磁流量传感器的电极所测出的几毫伏交流电势，是以传感器内电位为基础的。为了使液体电位稳定并位传感器与流体保持等电位，以保证稳定的进行测量，传感器外壳与金属管两端应有良好的接地，转换器外壳也应接地。
接地电阻不能大于10Ω，不能与其它电器设备的接地线共用。如果不能保证传感器外壳与金属管道良好接触，应用金属导线将它们连接起来。再可靠接地。
⑤为了避免干扰信号，传感器和转换器之间的信号必须用屏蔽导线传输。不允许把信号电缆和电源线平行放在同一电缆钢管内。信号电缆长度一般不得超过30m。
⑥转换器安装地点应避免交、直流强磁场和振动，环境温度为-20-50℃，不含有腐蚀性气体，相对湿度不大于80%。

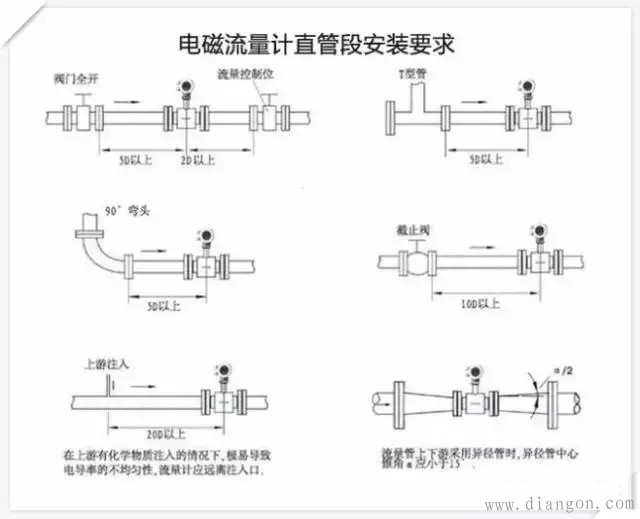

⑦为了避免流速分相对测量的影响，流量调节阀应设置在传感器下游。对于小口径的传感器来说，因为从电极中心到流量计进口端的距离已相当于好几倍直径D的长度，所以对上游直管可以不做规定。但对口径较大的流量计，一般上游应有10D以上的直管段，下游一般应有5D以上的直管段，实在环境艰苦，也得保证前5后3。
