压电式加速传感器的结构如图

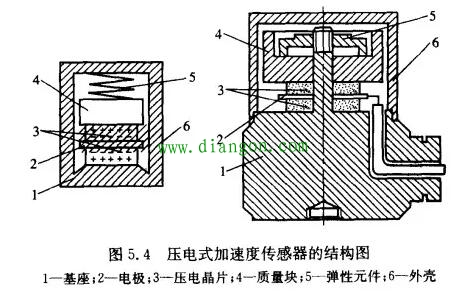

压电式加速传感器的结构如图所示。在两块表面镀银的压电晶片(石英晶体或压电 陶瓷)间夹1片金属薄片，并引出输出信号的引线。在压电晶片上放置1块质量块，并用硬弹 簧对压电元件施加预压缩载荷。静态预载荷的大小应远大于传感器在振动、冲击测试中可能 承受的最大动应力。这样，当传感器向上运动时，质量块产生的惯性力使压电元件上的压应力 增加；反之，当传感器向下运动时，压电元件的压应力减小，从而输出与加速度成正比例的电 信号。
传感器整个组件装在一个原基座上，并用金属壳体加以封罩。为了隔离试件的任何应变 传递到压电元件上去，基座尺寸较大。测试时传感器的基座与测试件刚性连接。当测试件的振动频率远低于传感器的谐振频率时，传感器输出电荷(或电压)与测试件的加速度成正比，经 电荷放大器或电压放大器即可测出加速度。
应变压阻式加速度传感器的敏感芯体为半导体材料制成电阻测量电桥，其结构动态模型仍然是弹簧质量系统。现代微加工制造技术的发展使压阻形式敏感芯体的设计具有很大的灵活性以适合各种不同的测量要求。在灵敏度和量程方面，从低灵敏度高量程的冲击测量，到直流高灵敏度的低频测量都有压阻形式的加速度传感器。同时压阻式加速度传感器测量频率范围也可从直流信号到具有刚度高，测量频率范围到几十千赫兹的高频测量。超小型化的设计也是压阻式传感器的一个亮点。需要指出的是尽管压阻敏感芯体的设计和应用具有很大灵活性，但对某个特定设计的压阻式芯体而言其使用范围一般要小于压电型传感器。压阻式加速度传感器的另一缺点是受温度的影响较大，实用的传感器一般都需要进行温度补偿。在价格方面，大批量使用的压阻式传感器成本价具有很大的市场竞争力，但对特殊使用的敏感芯体制造成本将远高于压电型加速度传感器。
电容型加速度传感器的结构形式一般也采用弹簧质量系统。当质量受加速度作用运动而改变质量块与固定电极之间的间隙进而使电容值变化。电容式加速度计与其它类型的加速度传感器相比具有灵敏度高、零频响应、环境适应性好等特点，尤其是受温度的影响比较小；但不足之处表现在信号的输入与输出为非线性，量程有限，受电缆的电容影响，以及电容传感器本身是高阻抗信号源，因此电容传感器的输出信号往往需通过后继电路给于改善。在实际应用中电容式加速度传感器较多地用于低频测量，其通用性不如压电式加速度传感器，且成本也比压电式加速度传感器高得多。
加速度传感器可应用在控制，手柄振动和摇晃，仪器仪表，汽车制动启动检测，地震检测，报警系统，玩具，结构物、环境监视，工程测振、地质勘探、铁路、桥梁、大坝的振动测试与分析；鼠标，高层建筑结构动态特性和安全保卫振动侦察上。
目前，大部分设备都提供了可以检测各个方向的加速度传感器。以iOS设备为例，我们利用了其三轴加速度传感器（x,y,z轴代表方向如图）的特性来分析。分别用以检测人步行中三个方向的加速度变化。
三轴加速度传感器示意图

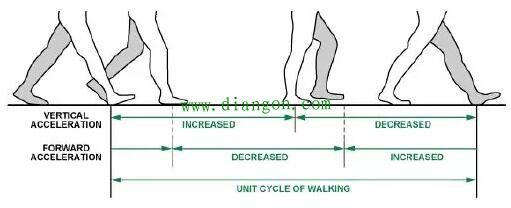

用户在水平步行运动中，垂直和前进两个加速度会呈现周期性变化，如图所示。在步行收脚的动作中，由于重心向上单只脚触地，垂直方向加速度是呈正向增加的趋势，之后继续向前，重心下移两脚触底，加速度相反。水平加速度在收脚时减小，在迈步时增加。

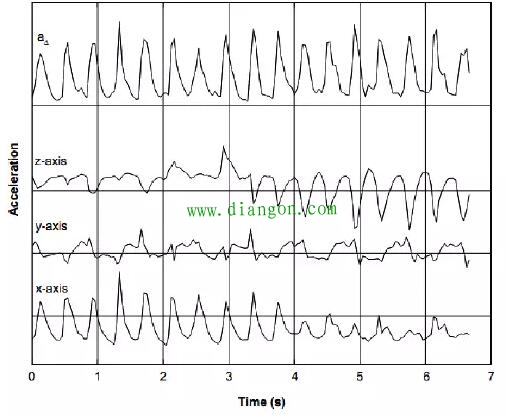

反映到图表中，可以看到，在步行运动中，垂直和前进产生的加速度与时间大致为一个正弦曲线，而且在某点有一个峰值。其中，垂直方向的加速度变化最大，通过对轨迹的峰值进行检测计算和加速度阀值决策，即可实时计算用户运动的步数，还可依此进一步估算用户步行距离。
计步的合理算法
因为用户在运动中可能用手平持设备，或者将设备置于口袋中。所以，设备的放置方向不定。为此，通过计算三个加速度的矢量长度，我们可以获得一条步行运动的正弦曲线轨迹。
第二步是峰值检测，我们记录了上次矢量长度和运动方向，通过矢量长度的变化，可以判断目前加速度的方向，并和上一次保存的加速度方向进行比较。如果是相反的，即是刚过峰值状态，则进入计步逻辑进行计步，否则舍弃。通过对峰值的次数累加，可得到用户步行的步伐。
最后，就是去干扰。手持设备会有一些低幅度和快速的抽动状态，或是我们俗称的手抖，或者某个恶作剧用户想通过短时快速反复摇动设备来模拟人走路，这些干扰数据如果不剔除，会影响记步的准确值，对于这种干扰，我们可以通过给检测加上阀值和步频判断来过滤。
