电流变送器接线原理

2021-01-02 11:13:57 | 人围观 | 评论:

电流变送器分为二种,一种为直流电流变送器,另一种为交流电流变送器。
一般输出的标准信号有4-20mA,0-20mA,1-5VDC,0-10VDC等等,现在工业互联网越来越厉害了,所以一些电流变送器可能会输出一些通讯协议了,比如485,232,甚至一些总线信号等等。但是本质还是作用是把大的电流,按一定比率变成小的电流,便于检测和控制。


电流变送器,从电流的角度来看,可以分为交流变送器和直流变送器,就是测量变送交流电流用和测量直流电流用的,电工钳表,里边就集成了两种变送器的,可以分别测量交流电流信号和直流电流信号。

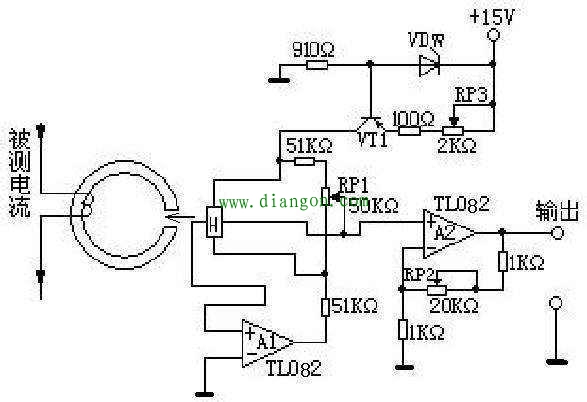

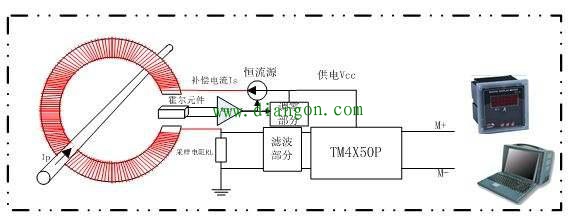

如果从一些测量方法来看,电流变送器,有电阻的降压测量型的,有线圈感应测量型的,还有霍尔元件测量的,甚至有光纤测量的,这些具体体现在传感器这边了,信号处理上,当然还是一些放大电路。比如变频器的电流输出测量回路,一般是采用霍尔元件来实现。

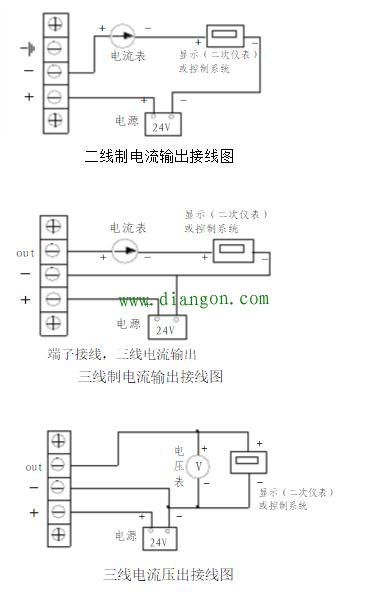

至于接线方法,有所谓的二线制,三线制,四线制等,实际上,都要考虑到工作电源,电流信号的输入和电流信号的输出,只是一些场合把几条地线或者电源共在一起了,所以就出现了线多线少的问题,只要形成了回路,就可以满足接线要求。


电流变送器选型的时候,需要考虑到电流的测量范围了,比如0-100A,就是量程问题,另外现场使用的电压是多少伏的,测量精度要求多少,有些场合可能还需要反应速度,最后就是输出信号是什么类型的。
无论是直流、交流电流变送器都是将被测的DC/AC电流进行高度隔离后由运算放大器进行换算,变成按线性比例输出的直流电流或直流电压,直流电流的输出为4~20mA,直流电压为1~5Ⅴ或2~10Ⅴ恒流环标准信号,连接到接收装置(计算机或其它显示仪器)。

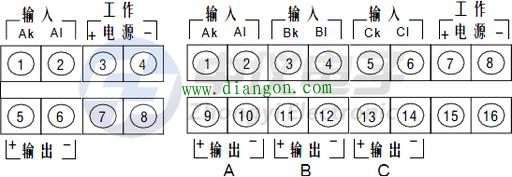

上图左边为单相电流变送器的接线桩图,右边为三相组合式电流变送器接线图。
无论是单相或三相电流变送器的工作原理一样。输入Ak A| 输出都标有十 一极符号。输入端接电流采集头来的电流信号,采集头输出的二根线有AK A|的符号,连接一定要看码管标号与电流变送器的输入标志对应。输出到接收显示装置的二根线也有规矩,十 一极与接收显示装置对应,不能接反。
由于电流变送器内置有许多运算放大器和电子元器件,它们都是有源器件,所以必须给它们提供相应电压的工作电源,一般为了与自动化设备配套,大多都选用DC24V工作电源给它们,注意,由于它的输入是DC24V,它标注有正负极之分,千万别搞错。
