吹气式液位计认为是非接触式液位测量仪表，可以对敞口以及密闭容器内的液体进行测量。吹气式液位计中，能够与被测介质接触的除了吹气管以外，其余如吹气装置与高精度单晶硅差压变送器都未曾与被测介质进行接触，从而对差压变送器膜盒起到了保护作用，也相应减少了对仪表的维护力度，最终使得测量的可靠性得以增加。但是由于吹气装置能够确保流量气体的恒定输出，通过单晶硅差压变送器所测定的压力则能跟随吹气管出口压力的变化而变化，因此，单晶硅差压变送器输出的信号与介质液位高度则形成了一个对应的关系。
①以下是通过吹气式液位计原理

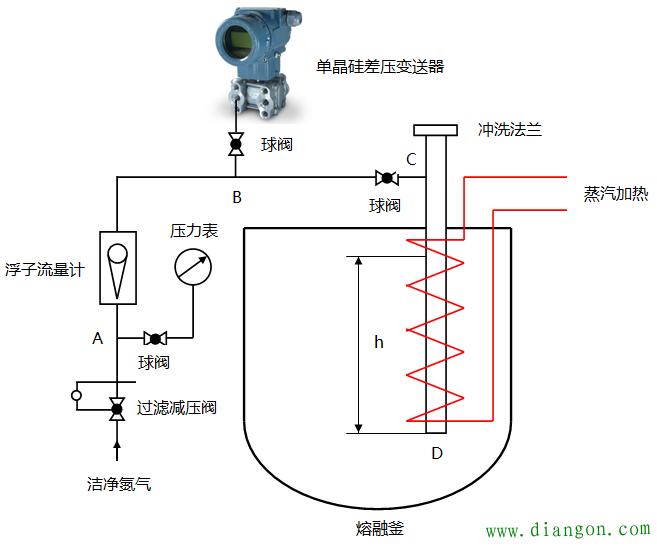

如图所示：在敞口的溶融釜中插入一根导管，压缩氮气作为气源，首先经过过滤减压使压力PA降至某一恒定值，然后再经过流量计限流，其流量大小由浮子流量计指示。最后恒流气体从导管下端开口处逸出，均匀鼓泡通过液体进入大气。在忽略管内气柱静压的情况下：p＝ρ×g×h，则h＝p÷(ρ×g)，从而可以推导出液位高度h(单位：m)。公式中p压力变送器测量值(单位：Pa)；ρ为可以通过查询得到的介质密度(单位：kg/m3)；g为9.8m/s2。
②吹气式液位计调试步骤
首先压力0.4-0.6MPa的氮气经过滤减压至0.1MPa，通过调节流量计节流阀，使气体流量保持在100L/h刻度处，待吹气管末端每分钟大约有几十个气泡冒出即可投入使用。
-
