51单片机CPU的内部结构及工作原理

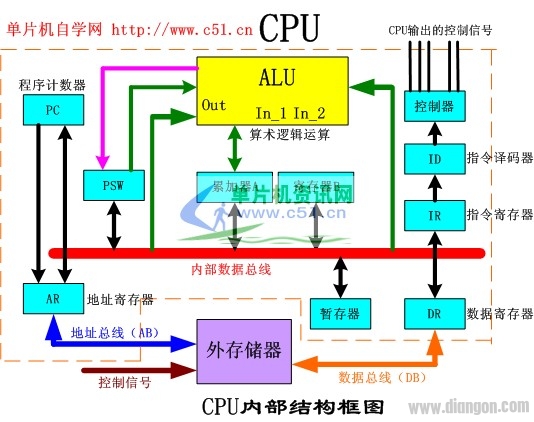

从上图中我们可以看到，在虚线框内的就是CPU的内部结构了，8位的MCS-51单片机的CPU内部有数术逻辑单元ALU（Arithmetic Logic Unit）、累加器A（8位）、寄存器B（8位）、程序状态字PSW（8位）、程序计数器PC（有时也称为指令指针，即IP，16位）、地址寄存器AR（16位）、数据寄存器DR（8位）、指令寄存器IR（8位）、指令译码器ID、控制器等部件组成。

1、运算器（ALU）的主要功能
A）算术和逻辑运算，可对半字节（一个字节是8位，半个字节就是4位）和单字节数据进行操作。
B）加、减、乘、除、加1、减1、比较等算术运算。
C）与、或、异或、求补、循环等逻辑运算。
D）位处理功能（即布尔处理器）。
由于ALU内部没有寄存器，参加运算的操作数，必须放在累加器A中。累加器A也用于存放运算结果。
例如：执行指令 ADD  A，B
执行这条指令时，累加器A中的内容通过输入口In_1输入ALU，寄存器B通过内部数据总线经输入口In_2输入ALU，A+B的结果通过ALU的输出口Out、内部数据总线，送回到累加器A。

2、程序计数器PC
PC的作用是用来存放将要执行的指令地址，共16位，可对64K ROM直接寻址，PC低8位经P0口输出，高8位经P2口输出。也就是说，程序执行到什么地方，程序计数器PC就指到哪里，它始终是跟蹿着程序的执行。我们知道，用户程序是存放在内部的ROM中的，我们要执行程序就要从ROM中一个个字节的读出来，然后到CPU中去执行，那么ROM具体执行到哪一条呢？这就需要我们的程序计数器PC来指示。
程序计数器PC具有自动加1的功能，即从存储器中读出一个字节的指令码后，PC自动加1（指向下一个存储单元）。
3、指令寄存器IR
指令寄存器的作用就是用来存放即将执行的指令代码。
在这里我们先简单的了解下CPU执行指令的过程，首先由程序存储器（ROM）中读取指令代码送入到指令寄存器，经译码器译码后再由定时与控制电路发出相应的控制信号，从而完成指令的功能。关于指令在单片机内部的执行过程，我们在后面将会以另一节课来进行详细的讲解。
4、指令译码器ID
用于对送入指令寄存器中的指令进行译码，所谓译码就是把指令转变成执行此指令所需要的电信号。当指令送入译码器后，由译码器对该指令进行译码，根据译码器输出的信号，CPU控制电路定时地产生执行该指令所需的各种控制信号，使单片机正确的执行程序所需要的各种操作。
5、地址寄存器AR（16位）
AR的作用是用来存放将要寻址的外部存储器单元的地址信息，指令码所在存储单元的地址编码，由程序计数器PC产生，而指令中操作数所在的存储单元地址码，由指令的操作数给定。从上图中我们可以看到，地址寄存器AR通过地址总线AB与外部存储器相连。
6、数据寄存器DR
用于存放写入外部存储器或I/O端口的数据信息。可见，数据寄存器对输出数据具有锁存功能。数据寄存器与外部数据总线DB直接相连。
7、程序状态字PSW
用于记录运算过程中的状态，如是否溢出、进位等。
例如，累加器A的内容83H，执行：
ADD A，#8AH   ；累加器A与立即数8AH相加，并把结果存放在A中。
指令后，将产生和的结果为[1]0DH，而累加器A只有8位，只能存放低8位，即0DH，元法存放结果中的最高位B8。为些，在CPU内设置一个进位标志位C，当执行加法运算出现进位时，进位标志位C为1。
8、时序部件
由时钟电路和脉冲分配器组成，用于产生微操作控制部件所需的定时脉冲信号。
