1.什么是单片机?
简单地说，单片机就是一个小计算机系统。为了说明清楚这个问题，得要从计算机说起。提到计算机，大家可能马上会想到“显示器、鼠标、键盘”，不过，这不是一个计算机的核心和关键，计算机的核心部分在一边的机箱里呢。打开机箱，可以看到，机箱里有主板、硬盘、光驱等。仔细观察主板，这上面有CPU、内存条、BIOS芯片，通常还有25针的打印机接口等，这些部件都是通过主板上的连线相互连接。
不论计算机复杂程度如何，它总是由运算器，控制器，存储器，输入/输出接口，总线这五个部分组成。通常运算器和控制器被做成一块芯片，也就是CPU(中央处理器)。在计算机主板上，内存条和BIOS芯片就是存储器，25针打印机接口就是输出/输出设备，而总线则被设计在主板上，即各部件相互连接的线路。

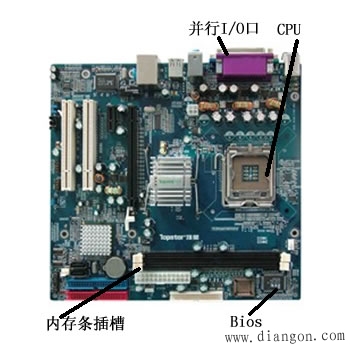

图1
在一些应用场合，人们不需要计算机完成十分复杂的运算，但却希望计算机小巧，可靠，价格低。于是人们就把组成计算机的这5个部分全部集成到一块芯片上，也说是一块芯片就能构成一个独立的计算机，在当时的技术条件下，这是一件了不起的事情，于是人们就用这个特征来为之命名，称为“单片机”。
将构成一个计算机所需要的5个部分全部都集成到一块芯片中，这块芯片是否要很大、价格是否很高呢?并非如此。如果要把图1所示主板上的所有元件都集成到一块芯片中，那当然非常昂贵，可能技术上也无法实现，但很多单片机中所需要用到的功能完全没必要那么强大，因此很多单片机体积很小，价格也很低。如市场上常见的单片机有8，14，16，18，20，28，40，84等引脚，有些甚至只有6个引脚，如图2所示是微芯公司(Microchip)发布的一款6引脚单片机。而价格从几元到几十、上百元的都有，有些品种在大批量定购时甚至可以低至1元以下。
图2
刚接触到单片机的人往往会有个疑惑：既然人们已经有能力制造功能强大的计算机，为何还要生产些功能不强的计算机?其实，功能强弱并不是决定是否生产的决定因素，市场需要才是关键。比如，用来控制一台电箱的计算机显然没必要使用“奔腾”芯片的强大运算能力，只要进行非常简单的计算，作个比较，看一看温度是否在所控制区间之内，然后再做出相应的控制就行了。
单片机在人们的生活中、工农业生产设备中处处有应用，例如各定时装置、自动控制装置等。爱好者学习单片机应该注意观察事物，找到自己周围能够使用单片机的场合，从而将学到的知识应用到实际中去。例如，使用单片机技术改造传统的机电设备、在特定的场合使用单片机替代plc等就有着广阔的应用前景;又如，使用单片机控制电扇、抽油烟机、空调等，从而制作出具有更强功能、能够通用的控制器，也是可以尝试的。
2.单片机是如何工作的?
单片机的工作过程就是一个不断“取指令-分析指令-执行指令”的过程。单片机的程序以一条一条指令的形式存放在程序存储器中，单片机开始工作后，就从程序存储器的特定位置开始取指令，然后由单片机内部的控制器对指令进行分析，根据指令要求，进行“取数、送数、算术运算、逻辑运算、跳转”等基本操作中的一种或几种，这些操作都在一个规定的周期中完成，执行完了以后，到下一个存储器单元中取指令，重复刚才的操作(当然，这些要执行的操作具体内容可能跟上一次不一样了)，如此不断重复，直到断电为止。这里所说的“存储器特定位置”、“规定的周期”等与单片机的型号有关，下面以51系列单片机为例来说明。
在51系列单片机中有一个名为PC的寄存器(就是用来存数的一个容器)，在单片机复位后，这个寄存器中的内容被置为0000H，单片机内部的控制器总是根据PC寄存器中的值去相应的程序存储器单元取指令，因此，开机后，将从0000H单元取第一条指令，分析执行，同时，PC值将作相应的调整，指向将要执行的下一条指令的位置，下一条指令的位置在哪里呢?对于51单片机来说，一条指令可能占用一个字节、二个字节或三个字节，如果第一条指令是单字节指令，取完第一条指令以后，PC的值就会变为0001H，因此，第一条指令执行完毕以后，将从0001H单元中取出第二条指令来执行，以此类推。如果程序是顺序执行的，PC的值将始终不断增加，如果程序中有跳转指令，该指令将影响PC中的值，使PC中的值指向将要执行的下一条指令所在地址单元。这种跳转既可能是正向的，例如由0000H跳转到0030H，也可能是反向的，即往回跳转，如由200H跳转到100H。正是由于指令可以影响到PC中的值，才使得程序可以实现“分支”、“循环”等各种功能。那么，执行一条指令的时间又是多少呢?对于51单片机来说，指令执行时间有三种可能，单周期、双周期和四周期，不管一条指令需要做多少工作，都必然在规定的时间内完成。
