实时时钟芯片DS1302

2016-11-25 17:21:42 | 人围观 | 评论:

        本节课的DS1302是个实时时钟芯片,我们可以用单片机写入时间或者读取当前的时间数据,我也会带着大家通过阅读这个芯片的数据手册来学习和掌握这个器件。

        由于IT技术国际化比较强,因此数据手册绝大多数都是英文的,导致很多英语基础不好的同学看到英文手册头就大了。这里我要告诉大家的是,只要精神不退缩,方法总比困难多,很多英语水平不高的,看数据手册照样完全没问题,因为我们的专业词汇也就那么几个,多看几次就认识了。我们现在不是考试,因此大家可以充分利用一些英文翻译软件,翻译过来的中文意思有时候可能不是那么准确,那你就把翻译的内容和英文手册里的一些图表比较参考学习。此外数据手册除了介绍性的说明外,一般还会配相关的图形或者表格,结合起来看也有利于理解手册所表达的意思。这节课我会把DS1302的英文资料尽可能的用比较便于理解的方式给大家表达出来,同学们可以把我的表达和英文手册多做一下对比,尽可能快的慢慢开始学会了解英文手册。

1、DS1302的特点

        DS1302是DALLAS(达拉斯)公司出的一款涓流充电时钟芯片,2001年DALLAS被MAXIM(美信)收购,因此我们看到的DS1302的数据手册既有DALLAS的标志,又有MAXIM的标志,大家了解即可。

        DS1302实时时钟芯片广泛应用于电话、传真、便携式仪器等产品领域,他的主要性能指标如下:

1、DS1302是一个实时时钟芯片,可以提供秒、分、小时、日期、月、年等信息,并且还有软件自动调整的能力,可以通过配置AM/PM来决定采用24小时格式还是12小时格式。

2、拥有31字节数据存储RAM。

3、串行I/O通信方式,相对并行来说比较节省IO口的使用。

4、DS1302的工作电压比较宽,大概是2.0V~5.5V都可以正常工作。

5、DS1302这种时钟芯片功耗一般都很低,它在工作电压2.0V的时候,工作电流小于300nA。

6、DS1302共有8个引脚,有两种封装形式,一种是DIP-8封装,芯片宽度(不含引脚)是300mil,一种是SOP-8封装,有两种宽度,一种是150mil,一种是208mil。我们看一下DS1302的引脚封装图,如图1所示。

图15-3 DS1302封装图

图1 DS1302封装图

       所谓的DIP封装Dual In-line Package,也叫做双列直插式封装技术,就如同我们开发板上的STC89C52RC单片机,就是个典型的DIP封装,当然这个STC89C52RC还有其他的封装,为了方便学习使用,我们采用的是DIP封装。而74HC245、74HC138、24C02、DS1302我们用的都是SOP封装Small Out-Line Package,是一种芯片两侧引出L形引脚的封装技术,大家可以看看开发板上的芯片,了解一下这些常识性知识。

7、当供电电压是5V的时候,兼容标准的TTL电平标准,这里的意思是,可以完美的和单片机进行通信。

8、由于DS1302是DS1202的升级版本,所以所有的功能都兼容DS1202。此外DS1302有两个电源输入,一个是主电源,另外一个是备用电源,比如可以用电池或者大电容,这样是为了保证系统掉电的情况下,我们的时钟还会继续走。如果使用的是充电电池,还可以在正常工作时,设置充电功能,给我们的备用电池进行充电。

       DS1302的特点第二条“拥有31字节数据存储RAM”,这是DS1302额外存在的资源。这31字节的RAM相当于一个存储器一样,我们编写单片机程序的时候,可以把我们想存储的数据存储在DS1302里边,需要的时候读出来,这块功能和EEPROM有点类似,相当于一个掉电丢失数据的“EEPROM”,如果我们的时钟电路加上备用电池,那么这31个字节的RAM就可以替代EEPROM的功能了。这31字节的RAM功能使用很少,所以在这里我不讲了,大家了解即可。

2、DS1302的硬件信息

    我们平时所用的不管是单片机,还是其他一些电子器件,根据使用条件的约束,可以分为商业级和工业级,DS1302的购买信息如下图2所示。

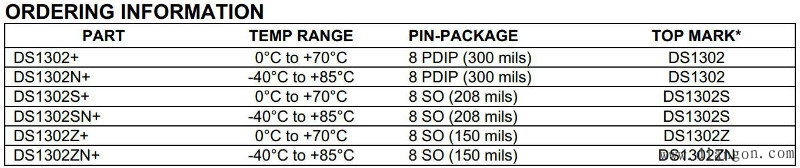

图15-4 DS1302订购信息

图2 DS1302订购信息

  我们在订购DS1302的时候,就可以根据图15-4所标识的来跟销售厂家沟通,商业级的工作电压略窄,是0到70度,而工业级可以工作在零下40度到85度。TOP MARK就是指在芯片上印的字。

  DS1302一共有8个引脚,下边要根据引脚分布图和典型电路图来介绍一下每个引脚的功能,如图3和图4所示。

DS1302典型电路

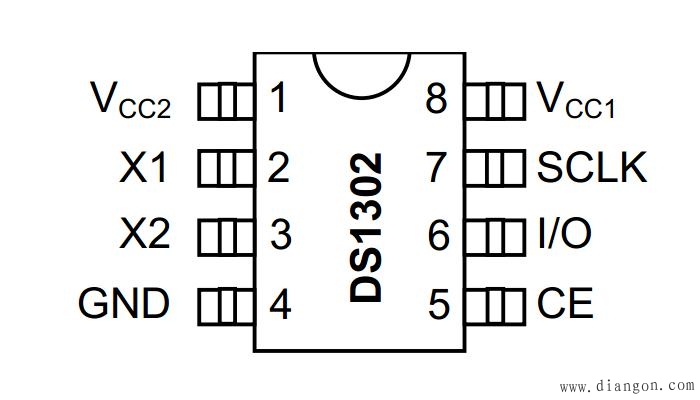

 图3 DS1302引脚图

DS1302典型电路

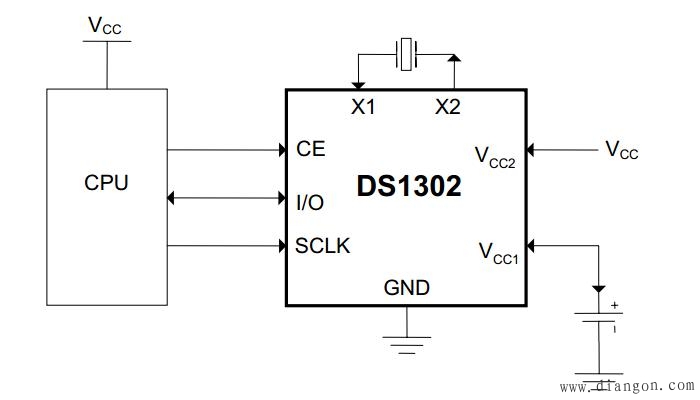

图4 DS1302典型电路

        1脚VCC2是主电源正极的引脚,2脚X1和3脚X2是晶振输入和输出引脚,4脚GND是负极,5脚CE是使能引脚,接单片机的IO口,6脚I/O是数据传输引脚,接单片机的IO口,7脚SCLK是通信时钟引脚,接单片机的IO口,8脚VCC1是备用电源引脚。考虑到KST-51开发板是一套以学习为目的的板子,加上备用电池对航空运输和携带不方便,所以8脚可以直接悬空,断电后不需要DS1302再运行了,或者是在8脚接一个10uF的电容,经过试验可以运行1分钟左右的时间,如果大家想运行时间再长,可以加大电容的容量,如图5和图6所示。

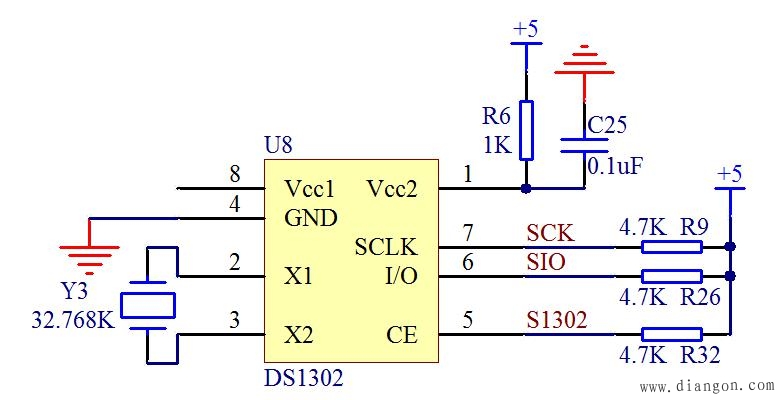

       图15-7 DS1302无备用电源
  图5 DS1302无备用电源
    DS1302电容作备用电源

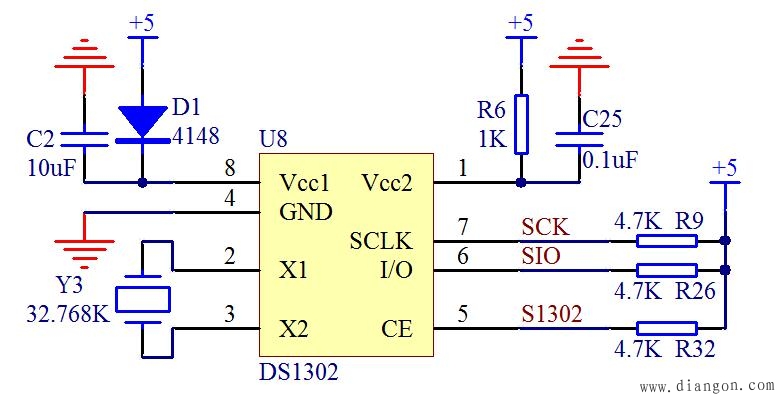

图6 DS1302电容作备用电源

  涓流充电功能,课程也不讲了,大家也作为选学即可,我们使用的时候直接用5V电源接一个二极管,在有主电源的情况下给电容充电,在主电源掉电的情况下,这个电容可以给DS1302大约供电1分钟左右,这种电路的最大用处是在电池供电系统中更换主电池的时候保持实时时钟的运行不中断,1分钟的时间对于更换电池足够了。此外,通过我们的使用经验,在DS1302的主电源引脚串联一个1K电阻可以有效的防止电源对DS1302的冲击,R6就是,而R9,R26,R32都是上拉电阻。

  我们把8个引脚功能分别介绍,如表1所示。

  表1 DS1302引脚功能图





标签:

相关内容推荐:

引脚编号

引脚名称

引脚功能

1

Vcc2

主电源引脚,当Vcc2比Vcc1高0.2V以上时,DS1302由VCC2供电,当Vcc2低于Vcc1时,由Vcc1供电。

2

X1

这两个引脚需要接一个32.768K的晶振,给DS1302提供一个基准。特别注意,要求这个晶振的引脚负载电容必须是6pF,而不是要加6pF的电容。如果使用有源晶振的话,接到X1上即可,X2悬空。

3

X2

4

GND

接地。

5

CE

DS1302的输入引脚。当读写DS1302的时候,这个引脚必须是高电平,DS1302这个引脚内部有一个40k的下拉电阻。

6

I/O

这个引脚是一个双向通信引脚,读写数据都是通过这个引脚完成。DS1302这个引脚的内部含有一个40k的下拉电阻。

7

SCLK

输入引脚。SCLK是用来作为通信的时钟信号。DS1302这个引脚的内部含有一个40k的下拉电阻。

8

Vcc1

备用电源引脚。
