单片机的时钟电路

2016-11-25 17:23:17 | 人围观 | 评论:

  微处理器以一定的工作频率运行,为了使微处理器能正常工作,必须向其提供时钟信号。

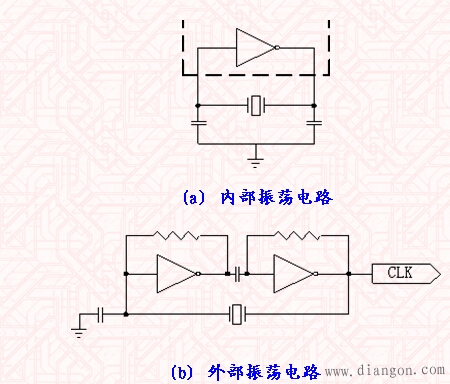

  微处理器系统的时钟信号通常采用两种方法提供,一种是在芯片内已提供了时钟振荡电路,只需在外部提供石英晶体,如图1(a)所示。另一种通过微处理器的外部振荡电路产生信号,然后通过微处理器的时钟输入引脚将信号输入。外部时钟电路可用如图1(b)所示的门电路加上石英晶体构成振荡电路的方法,也有采用专门的时钟发生电路。


图1 时钟电路
