单片机串口通信

2016-11-30 10:45:52 | 人围观 | 评论:

    串口通信是单片机一个重要的部分，单片机和PC，单片机和单片机之间的通信大都用串口。单片机的串口是全双工异步串口通信方式。通过TXD(P3.1)发送，RXD(P3.0)引脚接收输入。串口传送数据是一帧一帧发送的，它有四种工作方式，同时也可以做并行I/O的扩展。

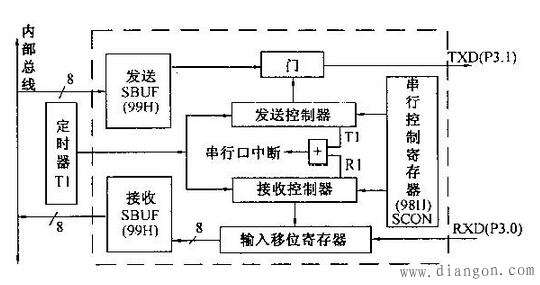

    图上是串口的结构图。

    SBUF是数据缓冲寄存器，发送和接收用的是一个地址，但是不用担心冲突，读只能从接收缓冲区，写只能在发送缓冲区里。

    寄存器SCON(SM0 SM1 SM2 REN TB8 RB8 TI RI)

    SM0和SM1： 工作方式选择(0-3)，方式1和方式3使用T1产生波特率，方式0和方式2是固定速率。

    SM2 ：在方式2和方式3的多级通信控制位

    REN：允许串行接收控制位，0禁止接收

    TB8：对于方式2和方式3，是发送的第9位

    RB8：对于方式2和方式3，是接收的第9位;对于方式1，是接收到的停止位

    TI：发送中断标志，发送完一帧后置位，必须由软件清零

    RI：发送中断标志，接收完一帧后置位，必须由软件清零

    寄存器PCON(最高位SMOD)

    SMOD=1时，波特率加倍

    程序：PC与单片机通信，PC发送字符，单片机接收后返回给PC

    PC端程序，VB编写，使用MSCOMM控件

    Private Sub Command1_Click()

    MSComm1.Output = Text1.Text '发送数据

    End Sub

    Private Sub Form_Load()

    MSComm1.CommPort = 4 '设置串口的端口号

    MSComm1.Settings = "9600,n,8,1" '设置串口的波特率等参数

    MSComm1.RThreshold = 1 '设置最小接收的字节数

    MSComm1.PortOpen = True '打开串口

    End Sub

    Private Sub MSComm1_OnComm()

    Select Case MSComm1.CommEvent

    Case comEvReceive

    Text2.Text = Text2.Text & MSComm1.Input '接收数据

    End Select

    End Sub

    单片机程序：

    #include

    void UartInit();

    void UartSendChar(unsigned char ch);

    void main(void)

    {

    UartInit();

    while(1);

    }

    void UartInit()

    {

    SCON = 0x50; // SCON: 模式1

    TMOD = 0x20; // TMOD: 定时器1 模式2

    PCON = 0x00; // SMOD=0;

    TH1 = 0xFD; // Baud:9600 波特率=2SMOD×fosc/(32×12×(256-TH1))

    TL1 = 0xFD;

    IE = 0x90;

    TR1 = 1;

    EA = 1;

    }

    void UartSendChar(unsigned char ch)

    {

    SBUF = ch;

    while(TI==0);

    TI=0;

    }

    void UartRec() interrupt 4

    {

    unsigned char ch;

    ch = SBUF;

    if(RI)

    {

    RI = 0;

    UartSendChar(ch);

    }
