51单片机的数码管循环显示编程实例

2016-12-07 12:23:27 | 人围观 | 评论:

  要求在数码管上循环显示数字 1~5。

  范例分析:
  1.1硬件分析
  数码管采用共阳极结构。
  1.2软件设计

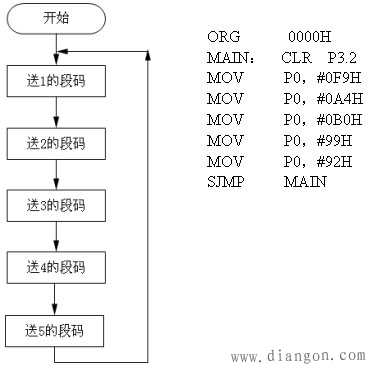

  设计中要求循环显示1~5,很显然应采用循环的方法来实现,最简单的方法是将1~5的段码依次由P0口送出。
  准备程序


  2、控制转移类指令的特点及使用
  (1)长转移指令
  LJMP Addr16
  功能:长距离无条件转移指令
  说明:三字节指令,它直接将指令中的16位常数装入PC,使程序无条件转移到指定的地址处执行。目标语句可以是程序存储器64KB空间的任何地方。
  (2)绝对转移指令
  AJMP addr11
  例: 4002H AJMP MM
  ……
  4600H MM: MOV A,#00H
  注意:目标语句必须和当前语句同页。在51单片机中,64KB程序存储器分成32页,每页2KB(7FFH)。
  (3)短跳转指令
  SJMP 目标语句(rel)
  例: 4060H SJMP LOOP
  ……
  4090H LOOP:MOV A,#0FFH
  ……
  注意:短跳转的目标语句地址必须在当前语句向前127(7FH)字节,向后128(80H)字节,否则在进行程序编译时会出错。
  (4)变址寻址转移指令
  JMP @A+DPTR
  该指令主要用于多分支的跳转程序设计。跳转的目标地址是累加器A和数据指针DPTR之和,它可以是64KB存储空间的任何地方。
  例 根据标志单元R2中的内容,分别转各个处理程序。
  程序如下:
  PJ1: MOV DPTR ,#TAB1
  CLR C
  MOV A,R2
  ADD A,R2 ;(R2) ×2←A
  JNC NADD
  NC DPH ;(R2)×2>256时,16位数据指针高8位加1
  NADD:JMP @A+DPTR
  TAB1:LJMP PRG0 ;转处理程序0的首地址
  LJMP RRG1
  …
  LJMP RRG n
  (5)减1条件转移指令组
  DJNZ Rn,目标地址(rel);如果(Rn)-1≠0,则程序跳转到目标语句,否则顺序执行下一条语句。
  DJNZ direct,目标地址(rel);如果(direct)-1≠0,则程序跳转到目标语句,否则顺序执行下一条语句。
   例 将8031内部RAM的40H~4FH单元置初值A0H~AFH。程序为:
  START:MOV RO,#40H ;RO赋值,指向数据单元
  MOV R2,#10H ;R2赋值,为传送字节数,十六进制数
  MOV A,#0A0H ;给A赋值
  LOOP: MOV @RO,A ;开始传送
  INC,RO ;修改地址指针,准备传下一数地址
  INC A ;修改传送数据值
  DJNZ R2,LOOP ;如果未传送完,则继续循环传送
  RET ;当R2的值减为0时,则传送结束

  3、延时程序的设计和延时时间的计算方法
  延时程序是一种应用较为广泛的小程序,一般采用多条语句循环执行来实现延时。
  例1:设计一延时程序,延时时间为1ms(fosc=12MHz)。
  例2:设计一延时250ms的程序
  已有上例所举延时1ms子程序,调用250次,即得延时250ms子程序
  DELAY2:MOV R3,#FAH
  DEL3:ACALL DELAY1
  DEL2: NOP
  NOP
  DJNZ R3,DEL3
  RET
  本段程序延时的时间为:
  1+(2+993+2)250+2=249253us
  误差不到1ms
  思考:如何设计延时1s程序?

  4、子程序的设计方法
  4.1子程序:在程序中反复多次执行的程序段,可编写为子程序,在使用时通过主程序调用就可以使用它。这样不但可以减少编程工作量,也缩短了程序的长度。
  4.2子程序的使用:
  (1)子程序调用:
  指令:ACALL ××× ;绝对调用,2KB范围
     LCALL ××× ;长调用,64KB范围
  (2)子程序返回:
  指令:RET ;子程序返回指令
     RETI ;中断子程序返回指令
  ORG 2000H
  MAIN: CLR P3.2
  MOV P0,#0F9H
  LCALL DEL
  MOV P0,#0A4H
  LCALL DEL
  MOV P0,#0B0H
  LCALL DEL
  SJMP MAIN
  DEL: MOV R7,#10
  DEL1: MOV R6,#123
  …………
  DJNZ R7,DEL1
  RET
  END

  5、循环程序设计的基本方法

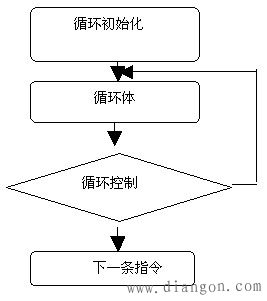

  循环程序:在程序中需要反复执行的程序段,为了避免在程序中多次的编写,可以通过利用条件转移或无条件转移指令来控制程序的执行。结构流程图一般如下图所示:
