80C51系统单片机的显示接口技术

80C51系统单片机的显示键盘接口电路是多种多样，常用的显示键盘接口芯片是8155。现介绍8155作为显示键盘接口的电路，如图8-17所示。

1．80C51与8155的连接<?XML:NAMESPACE PREFIX = O />

80C51与8155接连方法如图8-17所示，与8.6节8155并行接口中连接方法相同。由8.6节可知，按图8-17所示连接方法，8155命令寄存器与A、B、C口地址分别为FF20H～FF25H。

2．显示电路

用8155的PA0～PA7通过反相放大器7407与八段管的8个引脚a～h连接，因此，8155PA口为字形口，其地址为FF21H。用8155的PB0～PB7通过反相放大器75452与6个八段管的共阴极DG0～DG5连接。因此，8155PB口为位选口，其地址为FF22H。

单片机采用6或8个八段显示管作为其显示器，有关八段管的工作原理及显示电路在第四章的4.5节介绍过。在4.5节中采用74LS373锁存器作为字形接口与位形接口。在本节中将使用8155的PA与PB口作为字形口与位形口。

3．显示驱动程序

（1）基本思想

将要显示的6个数存放在显示缓冲区79H～7EH单元中，将0～F这16个数的字形码存放在首地址为CODE的程序存储区。从显示缓冲区取出要显示数送入累加器A，通过变址寻址指令MOVC A,@A+PC将显示数转换成对应的字形码。再将字形码由A送入字形口PA，位形码送入位选口PB，即可显示缓冲区中对应的数字。采用动态扫描法，则可将79H～7EH中6个数在6个八段管DG0～DG5上显示出来。

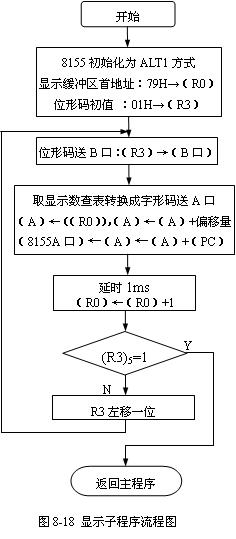

（2）显示子程序流程图如图8-18

（3）显示子程序

程序存储区中字形表:

CODE：    DB   0C0H,0F9H,0A4H,0B0H,99H        ；0~4的字形码

              DB   92H,82H,0F8H,80H,90H,88H       ；5~A的字形码

              DB   83H,0C6H,0A1H,86H,8EH          ；B~F的字形码
