三极管的作用

2016-12-25 16:25:17 | 人围观 | 评论:

1、开关作用

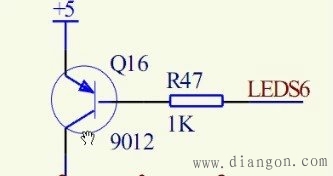

当LEDS6为高电平时截止，为低电平时导通。
限流电阻的计算：集电极电流为I，则基极电流为I/100（这里涉及到放大作用，集电极电流是基极的100倍），PN结电压0.7V，
R=(5-0.7)/(I/100)

2、放大作用：集电极电流是基极电流的100倍
3、电平转换
当基极为高电平时，三极管导通，右侧的导线接地为低电平，当基极为低电平时，三极管截止，输出高电平。
