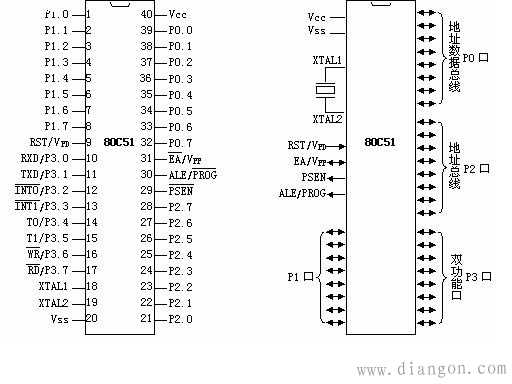

单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈ 电源:
⑴ VCC - 芯片电源，接+5V；
⑵ VSS - 接地端；
⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根，
⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲
① ALE功能：用来锁存P0口送出的低8位地址
② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
① RST（Reset）功能：复位信号输入端。
② VPD功能：在Vcc掉电情况下，接备用电源。
⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能：内外ROM选择端。
② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋ I/O线
<?XML:NAMESPACE PREFIX = ST1 />
拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89C51的芯片，下面我们就看一下如何给它连线。
1、 电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。
2、 振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶体震荡器，电容，连上就能了，按图1接上即可。
3、 复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。
4、 EA管脚：EA管脚接到正电源端。 至此，一个单片机就接好，通上电，单片机就开始工作了。

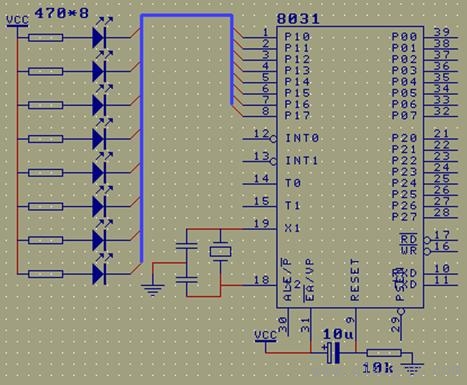

我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢？单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。（见图1，其中R1是限流电阻）
按照这个图的接法，当1脚是高电平时，LED不亮，只有1脚是低电平时，LED才发亮。因此要1脚我们要能够控制，也就是说，我们要能够让1管脚按要求变为高或低电平。即然我们要控制1脚，就得给它起个名字，总不能就叫它一脚吧？叫它什么名字呢？设计51芯片的INTEL公司已经起好了，就叫它P1.0，这是规定，不能由我们来更改。
