51单片机闪烁灯设计

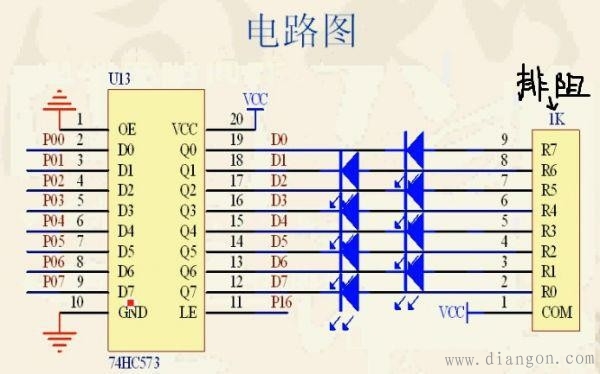

　　1. 电路图

　　一个二极管点亮一般需流经的电流值为3mA~10mA，二极管两边的压降为1.6V~1.7V。

　　2. 点亮二极管：

　　（1）位操作： sbit led0=P0^0; led0=0；//单个位的赋值

　　（2）总线操作： P0=0xfe；//11111110 整个8位引脚一起赋值

　　3. 软件仿真：

　　点工具栏上d图标，双击某行即设置断点；若要用软件仿真查看一条语句的执行时间，一定要在　Options for target -》target-》Xtal（MHz）中将晶振频率设成与单片机的频率相同。（机器周期=12*晶振周期=12*系统时钟周期， 晶振频率越高，单片 机执行速度越快，11.0592M的频率一般用于单片 机与单片机或主机的串口通信）

　　4. 51单片机31脚EA，接高电平时，从片内存储器中读取指令执行；低电平时，读片外存储器。

　　5. 51单片机中P1、P2、P3都有上拉电阻，而P0没有，所以，要想使P0作为正常I/O口使用时，需加上拉电 阻（如排阻）。

　　6. 有些编译程序编译完了之后，会自动将你写的程序进行无限循环，若想让程序停在某个语句之后，则在该语句后面加“while（1）；”即可。

　　7. #include 有用于移位的函数_crol（k，1） /*假设k为11111110，函数执行后k为11111101*/。

　　8. 51单片机上电后，默认的I/O口状态是高电平。
