如何用一个单片机IO实现多个按键输入?

2020-02-18 16:05:36 | 人围观 | 评论:

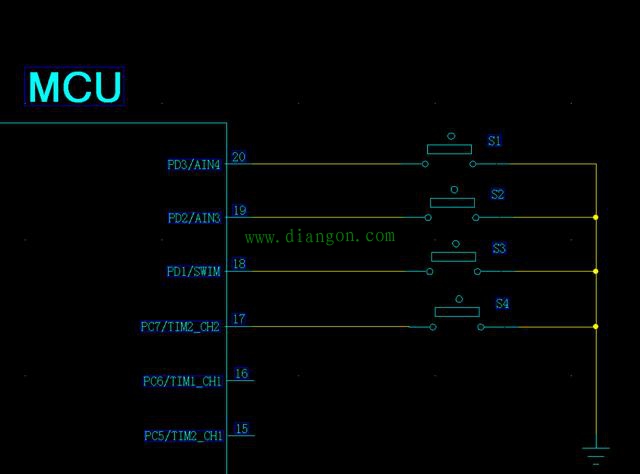

在单片机软硬件应用电路中,如果要实现独立的按键输入,在不使用其他的功能辅助IC的情况下,一般一个按键对应一个IO引脚,如果要实现多个独立按键输入,那么就要多个独立IO。如下图所示,


普通IO实现的独立按键输入
然而,在实际应用的很多场合下,我们往往会碰到单片机IO引脚不够用,或者,需要出于成本等原因,我们不能更换其他多IO的单片机。因此,我们需要实现一个IO实现多个独立按键输入,下图所示的这种方法就是利用单片一个带ADC转换的IO实现多个按键输入检测。


ADC IO实现的多个独立按键输入

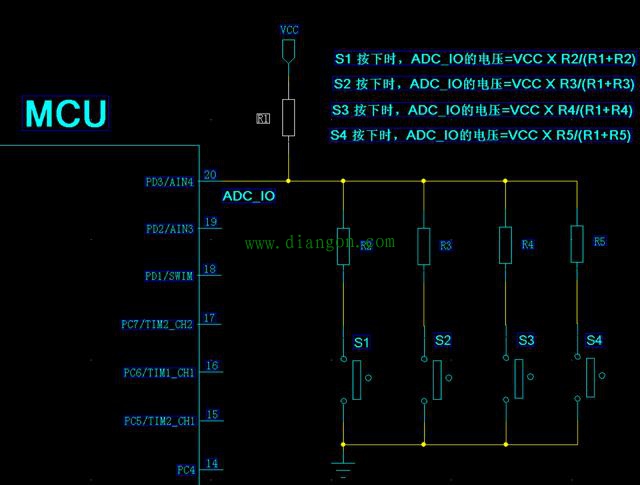

如上图所示,只要配置好R1,R2,R3,R4,R5之间的电阻阻值,那么,在不同的按键按下的情况下,ADC_IO引脚上的电压就不一样,单片机程序里面根据ADC_IO上不同ADC采样结果反过来就可以判断出来是哪个按键被按下。
