三端电容的正确使用

2016-10-30 15:15:00 | 人围观 | 评论:

    使用三端电容器或片状滤波器时,要注意中间的接地线越短越好,两侧的引线虽然没有特殊的要求,但是要避免平行部分过长,否则高频滤波效果会打很大折扣。
    三端电容器的不足:三端电容器虽然比普通电容器在滤波效果上有所改善,但是还有两个因素制约着其高频效果,一个是两根引线间的寄生电容耦合,另一个是接地线的电感。因此,三端电容的滤波效果一般在300MHz以下。另外,三端电容只能安装在线路板上,不可避免地会发生高频泄漏问题。要彻底解决宽带滤波的问题应该使用穿心电容。

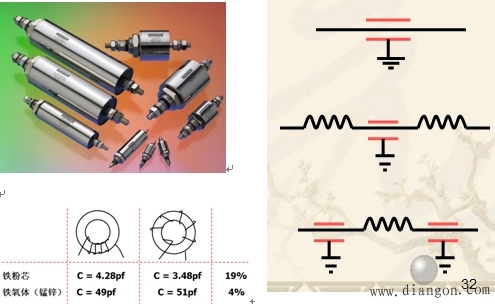

    穿心电容


    穿心电容:穿心电容实质上是一种三端电容,一个电极与芯线相联,另一个电极与外壳相联。使用时,一个电极通过焊接或螺装的方式直接安装在金属面板上,需要滤波的信号线连接在芯线的两端。穿心电容的滤波范围可以达到数GHz以上。
    接地电感小:当穿心电容的外客与面板之间在360°的范围内连接时,连接电感是很小的。因此,在高频时,能够提供很好的旁路作用。
    输入输出没有耦合:用于安装穿心电容的金属板起到了隔离板的作用,使滤波器的输入端和输出端得到了有效的隔离,避免了高频时的耦合现象。


    注意事项:穿心电容在受到高温焊接和温度冲击时,容易损坏,或降低可靠性。为了满足电子设备小型化的要求,穿心电容的体积越来越小。在将穿心电容焊接到面板上时,由于穿心电容与面板的热容量相差很大,会造成焊接局部温度过高,电容损坏。因此,当在大批量产品生产中使用穿心电容时,要请电容厂家协助设计焊接工艺。现在许多厂家开始提供焊接好的穿心电容阵列板。最好直接使用这种阵列板。
