电容器的代用与自制

电容器也可以用串并联或自制的方法进行代用，以使其满足需要。
1．改变电容器容量
电容器串并联是改变其容量的最基本的方法。
（1）电容并联可以增大总容量。当两个电容C₁、C₂相并联时，等效为一个电容C，C的容量等于C₁与C₂的和，如图4-109所示。当若干个电容C₁、C₂、„„C_n相并联时，也等效为一个电容C，C的容量等于相并联的所有电容的和，如图4-110所示。

（2）电容串联可以减小总容量。当两个电容C₁、C₂相串联时，等效为一个电容C，其总容量，如图4-111所示。当两个相同容量的电容C₁相串联时，等效为一个电容C，其总容量，如图4-112所示。

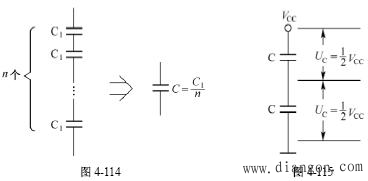

当若干个电容C₁、C₂、„„C_n相串联时，也等效为一个电容C，其总容量，如图4-113所示。当n个相同容量的电容C₁相串联时，其等效电容的总容量，如图4-114所示。

图4-113

2．提高电容器耐压
当现有电容器的耐压不能满足需要时，可以用串联的方法提高电容器的耐压。图4-115所示为两个相同容量的电容C相串联后接于电源V_CC上，每一个电容器上所承受的电压U_C只有。

3．无极性大容量电容器的代用

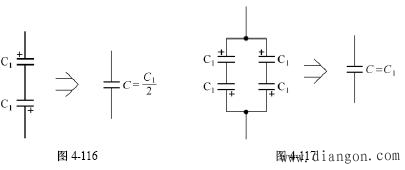

在一些电路中往往需要用到大容量的无极性电容器，可以用有极性的电解电容器反向串联后代用。图4-116所示为两个相同容量的电解电容器C₁负极对负极反向串联后，等效为一个无极性的电解电容器C，但其容量减小为C₁的一半。
如要保持容量不变，可以用4个相同容量的有极性电解电容器，按图4-117所示进行反向串并联，即可等效为一个无极性的电解电容器C，其容量C = C₁。

4．自制电容器 小容量的电容器自制很方便，制作方法也很多。
（1）将两根互相绝缘的导线（例如漆包线等）绞合在一起，如图4-118所示，便构成了一个小容量电容器，其容量约为几个皮法，与双线绞合的长度有关，绞合越长容量越大。

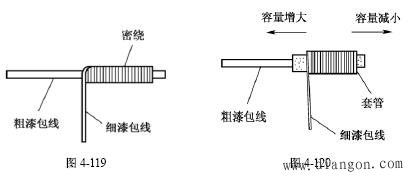

（2）将一根细漆包线紧密缠绕到一根较粗的漆包线上，如图4-119所示，也可以制成电容器，其容量与缠绕的圈数（即包裹粗漆包线的长度）成正比。此方法可以自制几个皮法至几十皮法的电容器。
（3）如果先在粗漆包线上套上一个可以滑动但又不松动的套管，然后再将细漆包线缠绕在该套管上，即制成了一个微调电容器。来回移动套管在粗漆包线上的位置即可改变容量，如图4-120所示，当向左移动套管使其全部套在粗漆包线上时容量最大；当向右移动套管使其只有部分套在粗漆包线上时容量较小。

图4-118

（4）用弹性铜片和敷铜板可以自制微调电容器。先按图4-121所示，用一小块敷铜板刻制成包含定片和动片连接端的印制电路板；用弹性良好的薄铜片剪成图示形状的动片；用塑料绝缘薄膜剪成绝缘片，绝缘片的长宽均应稍大于动片。在印制电路板、动片、绝缘片上均应按图示位置钻出两个小孔。然后将绝缘片、动片依次放在印制电路板上，用空芯铜铆钉穿过右侧的小孔将动片铆固在电路板上，并将动片左侧向上稍稍翘起，如图4-122所示。绝缘片垫在动、定片之间，应保证动、定片不会相碰。再用一枚螺钉穿过左侧的小孔后，拧紧螺帽。将动片右侧焊牢在印制电路板右侧的动片连接端上，微调电容器便做好了，其外形如图4-123所示。旋动螺钉即可调节电容量，旋紧螺钉时容量最大，逐渐旋松螺钉时容量逐渐减小。

图4-121

图4-122

图4-123
