电容器的串联与并联使用

2016-11-10 10:21:10 | 人围观 | 评论:

一、电容器的串联

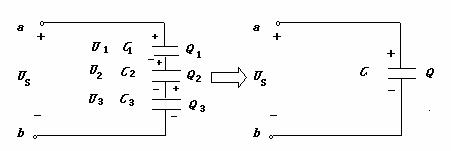

图1   电容的串联


1 .电量: Q=Q 1 =Q 2 =Q 3

2 .电压: U S =U 1 +U 2 +U 3

3 .电容量: ,即电容器串联之后,总容量减少,这相当于电阻的并联。

4 .用途:当单独一个电容器的耐牙不能满足电路要求,需并联,但应注意:

① 每只电容器均承受着同样的电量。

  ② 电容大的电容器分配的电压小,电容小的电容器分配的电压反而大。

3-1 已知 C 1 =0. 25uF (200v),C 2 =0.5uF (300v),若两电容并联,问电路能否正常工作?

解:  C=C 1 //C 2 =  =0.167uF

   Q=Q 1 =Q 2 =CU=0.167*360V~60

   U 1 = =240V     U 2 = =120V

由于小C承受大电压>200V,大C承受小电压<300V,将导致C 1 击穿,继而引起

C 2 击穿.

二、电容器的并联

图   电容的并联

1 .电量: Q=Q 1 +Q 2 +Q 3

2 .电压: U S =U 1 =U 2 =U 3

3 .电容量: ,即电容器并联之后,总容量增大减少,这相当于电阻的串联。

4 .用途:当单独一个电容器的电容量不能满足电路要求,而耐压满足要求时,需并联,但应注意:

① 每只电容器均承受着外加电压。

② 每只电容器的耐压均应大于外电压。否则一只电容器被击穿,整个并联电路就被短路,会对电路造成危害。
