电力电容器用于提高电网的功率因数,是利用电容电抗来减少线路中的由于电感电抗的存在所造成的电压损失,起到减少线路消耗、增加线路输送容量作用。
图1为高压电网上集中装在10KV母线侧电容器组的接线线路。它的优点是维护方便，能减少主变压器及输电线路的超负荷运转负荷。
图2为装在低压配电线路上的分组补偿电容器线路。其特点是能补偿配电网及配电变压器的无功损失，降低线损。但是安装较分散，轻负荷运行时电压过高不能及时退出电容器运行，对用电设备和电容器不利。

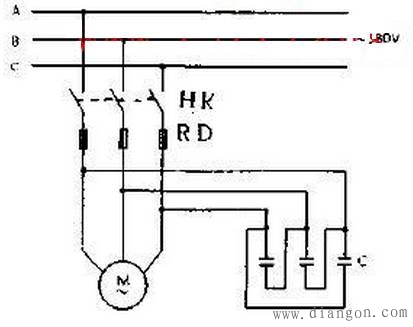

图3为装在电动机旁的分别补偿线路其特点是可装减少低压配电线路的导线截面积和配电变压器的容量，对于较大容量的电动机更为有利。
做无功功率补偿的电力电容器容量要根据用电负荷计算。用电力电容器补偿无功功率太多，会造成电容在电网上的补偿电压过高，造成用电设备烧坏；而补偿容量过小，又起不到很好的无功功率补偿作用。
图1
图2
图3
|
